LZZJB6-10系列电流互感器适用于额定频率50、60Hz额定电压为10kV及以下户内装置的交流线路中作电流、电能测量及继电保护之用。
本产品是采用环氧树脂浇注成形的全封闭免维护产品。
LZZJB6-10系列电流互感器结构简介
电流互感器一次线圈和二次线圈为链形结构,。计量级铁芯采用超微晶合金,保护级铁芯采用优质硅钢片卷制,二次导线均匀绕制在铁芯上。一次线圈采用优质软质铜带或玻璃丝漆包线卷制而成。
LZZJB6-10系列电流互感器适用范围(若要订产品适用范围超出下列范围可与我协商后确定)
1、设备种类:户内;
2、安装地点的海拔不超过1000m;
3、环境温度:-5—+40℃;
4、大气中无严重影响互感器绝缘性能的污染及浸蚀性和爆炸性介质。
四、技术数据(若要订产品技术数据超出下列范围可与我协商后确定)
1、产品符合IEC和GB1208-97《电流互感器》;
2、额定绝缘水平:12/42/75kV;
3、额定频率:50、60Hz;
4、额定二次电流:1A、5A;
5、负荷功率因数:COSφ=0.8(滞后);
6、产品允许在120%的额定电流下长期运行;
7、额定输出及动热稳定电流见产品铭牌。

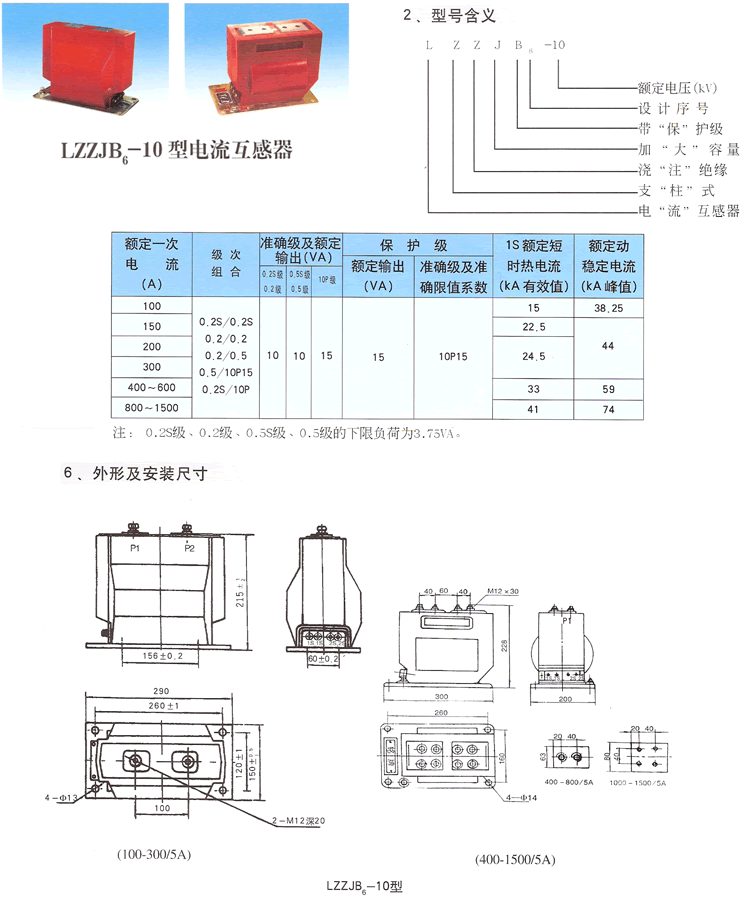

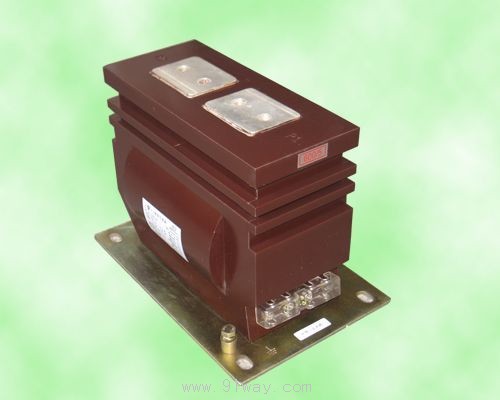

LZZJB6-10系列电流互感器
