PSL□-12/4防雷支柱绝缘子产品详细说明：

1 产品适用范围
PSL□-12/4防雷支柱绝缘子（以下简称绝缘子）适用于额定电压为12kV、三相交流50Hz的户外高压交流架空线路。该产品可防止10kV配电网架空绝缘导线雷击断线。

2 PSL□-12/4防雷支柱绝缘子型号及其代表的意义

P S L □ - 12/4
││││ │
││││ │
││││ └ 额定抗弯负荷
│││└──── 额定电压
││└───── 设计序号
│└────── 防雷型
└─────── 线路支柱式瓷绝缘子

3 使用环境条件
a） 海拔不超过1000m；
b） 周围空气温度：最高+40℃，最低-40℃；
c） 风压力不超过700Pa；
d） 无严重污、化学腐蚀、易燃、易爆及经常性剧烈振动的场所。
4 技术要求
4.1 绝缘子的基本参数见表1

表1

产品型号	额定电压（kV）	额定抗弯负荷（kN）	雷电冲击临界闪络电压（kV）
PSL□—12/4	12	4	140

4.2绝缘子的耐受电压特性
绝缘子应能承受表2规定的耐受电压试验而不闪络、不击穿。
表2kV

1min工频耐受电压（有效值）		正负极性各15次雷电冲击耐受电压（峰值）
干试	湿试	75
42	30

4.3绝缘子应能承受表3规定的耐受电流
表3

耐受电流(kA)	耐受时间(s)	耐受次数
1	0.5	5
16	0.3	3
20	0.2	2

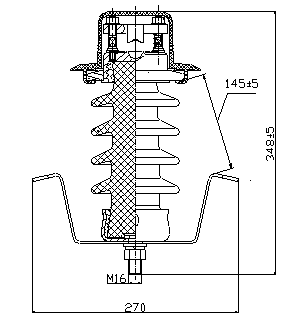

5产品外形见图1

图1

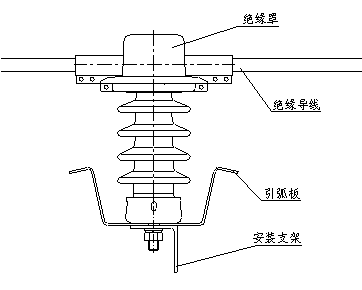

6．安装方式见图2

图2

6.1开箱后，仔细检查绝缘子在运输、保管过程中有无损伤。
6.2将绝缘罩中的放电环取出，套在绝缘子上帽上，绝缘子及引弧板牢固地固定在安装支架上，并保证引弧板与架空绝缘电缆保持平行。
6.3将放电间隙按要求调整到145±5mm。
6.4架空绝缘电缆的处理

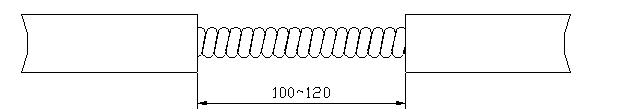

6.4.1在固定架空绝缘电缆处，用刀将电缆绝缘层剥去100～120mm，见图3。
图3

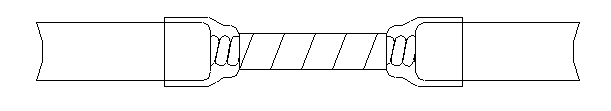

6.4.2在绝缘层与裸导线的结合处，用防水绝缘带扎紧，见图4。
图4

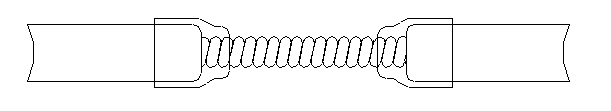

6.4.3在裸导线处用厚1mm宽10mm的铝带包1～2层（截面积小于等于70mm2的导线包2层，截面积小于等于120mm2包1层），见图5。
图5

6.5将处理好的电缆放在绝缘子上法兰的凹槽内，水平旋转压板至安装位置，并用螺母将电缆固定在绝缘子上。
6.6用专用绝缘罩套在电缆与绝缘子固定处，扣上钮扣，并用防水绝缘胶带将专用绝缘罩安装脚与电缆包扎固定。
