产品名称：

DS-30系列时间继电器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 时间继电器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

下载产品电子样本（pdf格式）

DS-30系列时间继电器产品详细说明：

用途

DS-30系列时间继电器(以下简称继电器)作为辅助元件用于各种保护及自动装置中，使被控元件达到所需要的延时，在保护装置中用以实现主保护与后备保护的选择性配合。

2 DS-30系列时间继电器结构和原理

2.1 本继电器系一电磁铁带动一钟表延时机构，电磁铁可以由直流或交流电源供电，本系列中的交流时间继电器其内部装有桥式整流器，将电源整流后供给电磁铁。每台继电器内均有两付瞬时转换触点，一付延时主触点(终止触点)，根据不同的规格，可以安装一付滑动延时触点，其延时整定值，可以等于或小于延时主触点的整定值；继电器由其安装及接线方式不同，同一机芯可以有二种结构形式，即A11K为嵌入式安装；A11H为凸出安装后接线，见《附录》Ⅱ。继电器盖子上可以装设拖针，以指示继电器动作情况，(规格表中型号后带有X的即为带有拖针的规格)为便于维修，继电器内部有插件，在取下盖子后即可将继电器部分抽出。
继电器没有动作时，瞬动转换触点的闭触点闭合，延时触点断开，拖针指零，当向电磁铁供电后，电磁铁吸合，瞬时转换触点进行瞬时切换，钟表机构开始转动，延时动触点向闭合方向移动，同时带动拖针转动，根据延时触点的整定滑动触点及主触点先后接通，主触点接通后由于止档限制机构的转动，机构停止，继电器将可长期停留在主触点闭合的状态下，当电源断开后各触点瞬时复归至原来状态，拖针留在该处，其指示值应符合主触点整定值，(实际上拖针指示值应稍大于主触点整定值，因为触点在接通后仍可滑行一段距离，另外当电源在延时未完了时断电，则拖针所指示的时间完全等于动触点所产生的延时，因而拖针可指示出继电器的复归时间，便于分析问题)拖针可以方便的在继电器外部复归，将盖子上的旋钮依顺时针方向旋转，首先拖针碰到动触点而停止，继续转动旋钮，使刻度盘上零位对准拖针为止。

2.2 继电器的内部接线图见图1。
2.3 直流继电器动作电压不大于70％额定电压，交流继电器动作电压不大于85％额定电压，返回电压不小于5％额定电压。
2.4 继电器延时的误差：(指在20±5℃时10次动作中，最大与最小值之差)
DS-31，DS-31C，DS-35，DS-35C为0.06s。
DS-32，DS-32C，DS-36，DS-36C为0.125s。
DS-33，DS-33C，DS-37，DS-37C为0.25s。
DS-34，DS-34C，DS-38，DS-38C为0.5s。
2.5 继电器线圈在额定电压下的功率消耗
对于直流短时工作的：DS-31，DS-32，DS-33，DS-34不大于25W。

对于直流长时工作的：DS-31C，DS-32C，DS-33C，DS-34不大于15W。
对于交流短时工作的：DS-35，DS-36，DS-37，DS-38不大于20VA。
对于交流短时工作的：DS-35C，DS-36C，DS-37C，DS-38C不大于15VA。
2.6 热稳定性
对于交直流短时工作的，线圈可承受110％额定电压，历时两分钟，其温升不大于65K。
对于直流交流长时工作的，线圈(经附加电阻)可长期承受110％额定电压，其温升不大于65K。
2.7 继电器各触点断开感性负载50W。(U不大于220V，I不大于1A，T小于5ms)。
2.8 继电器触点可长期闭合电流5A。
2.9 继电器带电部分对导磁体的绝缘强度可承受交流50Hz，2KV，历时lmin而不击穿。
2.10 继电器可工作5000次而无机械损坏。
2.11 继电器使用温度范围：-20～+40℃。

DS-31C/2
DS-32C/2
DS-33C/2
DS-34C/2

DS-35C/2
DS-36C/2
DS-37C/2
DS-38C/2

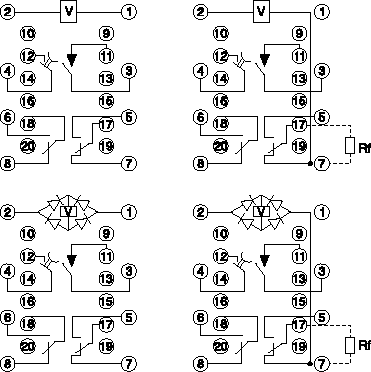

注：端子3、11为滑动触点，端子4、12为终止触点；不带滑动触点的继电器。其内部接线同上。
图1 DS-30系列继电器内部接线图(背视)

3 技术数据
3.1 继电器型号说明：
例：DS-31C／2 X A11K
其中：DS表示电磁式时间继电器。
31-38为设计序号，并用其第二位数字同时表示延时范围，及电源种类(1-4为四种延时范围同时表示直流电源，5-8表示与1-4相同的延时范围，但为交流电源)。
／2表示有滑动延时触点。
／X表示有拖针。(见表1)

型号		电源	延时(s)	工作方式	滑动触点	拖针	额定电压(V)	注
DS-31-	A11K	直流	0.125-1.25	短期			220,110,48,24
DS-31/2-			0.125-1.25		+		220,110,48,24
DS-31/×-			0.125-1.25			+	220,110,48,24
DS-31/2×-			0.125-1.25		+	+	220,110,48,24
DS-32-			0.5-5				220,110,48,24
DS-32/2-			0.5-5		+	+	220,110,48,24
DS-32/×-			0.5-5			+	220,110,48,24
DS-32/2×-			0.5-5		+	+	220,110,48,24
DS-33-			1-10				220,110,48,24
DS-33/2-			1-10		+		220,110,48,24
DS-33/×-			1-10			+	220,110,48,24
DS-33/2×-			1-10		+	+	220,110,48,24
DS-34-			2-20				220,110,48,24
DS-34/2-			2-20		+		220,110,48,24
DS-34/×-			2-20			+	220,110,48,24
DS-34/2×-			2-20		+	+	220,110,48,24
DS-31C-	A11H		0.125-1.25	长期			220,110,48,24	有外附电阻
DS-31C/2-			0.125-1.25		+		220,110,48,24	有外附电阻
DS-31C/×-			0.125-1.25			+	220,110,48,24	有外附电阻
DS-31C/2×-			0.125-1.25		+	+	220,110,48,24	有外附电阻
DS-32C-			0.5-5				220,110,48,24	有外附电阻
DS-32C/2-			0.5-5		+		220,110,48,24	有外附电阻
DS-32C/×-			0.5-5			+	220,110,48,24	有外附电阻
DS-32C/2×-			0.5-5		+	+	220,110,48,24	有外附电阻
DS-33C-			1-10				220,110,48,24	有外附电阻
DS-33C/2-			1-10		+		220,110,48,24	有外附电阻
DS-33C/×-			1-10			+	220,110,48,24	有外附电阻
DS-33C/2×-			1-10		+	+	220,110,48,24	有外附电阻
DS-34C-			2-20				220,110,48,24	有外附电阻
DS-34C/2-			2-20		+		220,110,48,24	有外附电阻
DS-34C/×-			2-20			+	220,110,48,24	有外附电阻
DS-34C/2×-			2-20		+	+	220,110,48,24	有外附电阻

型号		电源	延时(s)	工作方式	滑动触点	拖针	额定电压(V)	注
DS-35-	A11K	直流	0.125-1.25	短期		+	220,127,110,100
DS-35/2-			0.125-1.25		+		220,127,110,100
DS-36-			0.5-5				220,127,110,100
DS-36/2-			0.5-5		+		220,127,110,100
DS-37-			1-10				220,127,110,100
DS-37/2-			1-10		+		220,127,110,100
DS-38-			2-20				220,127,110,100
DS-38/2-			2-20		+		220,127,110,100
DS-35C-			0.125-1.25	长期			220,127,110,100	有外附电阻
DS-35C/2-			0.125-1.25		+		220,127,110,100	有外附电阻
DS-36C-			0.5-5				220,127,110,100	有外附电阻
DS-36C/2-			0.5-5		+		220,127,110,100	有外附电阻
DS-37C-			1-10				220,127,110,100	有外附电阻
DS-37C/2-			1-10		+		220,127,110,100	有外附电阻
DS-38C-			2-20				220,127,110,100	有外附电阻
DS-38C/2-			2-20		+		220,127,110,100	有外附电阻

11K表示嵌入安装，后接线
上例为：嵌入式，后接线延时为0.125-1.25s，长期工作，带有滑动延时触点及拖针的时间继电器（型号不能表示电压规格因而在订货时要注明额定电压）。
3.2 线圈电阻值（见表2）

型号	额定电压	线圈内阻(Ω)	外附电阻(Ω)
DS-31	-220V	1900
DS-32	-110V	580
DS-33	-48V	110
DS-34	-24V	26
DS-31C	-220V	780	2700
DS-32C	-110V	165	680
DS-33C	-48V	35	130
DS-34C	-24V	8.5	33
DS-35	~220V	1900
DS-36	~127V	850
DS-37	~110V	580
DS-38	~100V	550
DS-35C	~220V	780	2700
DS-36C	~127V	190	680
DS-37C	~110V	165	680
DS-38C	~100V	150	510

3.3 重量：1Kg。

4 使用和维护
4.1 使用者应注意继电器额定工作方式，若将短时工作的继电器用于线圈回路长期带电的场合，则继电器线圈必过热而损坏。长期工作继电器有外附电阻，在使用时应按附图中Rf的位置接入。
4.2 继电器应装在与水平面垂直的屏板上，并且在投入运行前应使继电器通电动作。以免由于各运动部位不能复归至原位，而引起延时的误差。
4.3 继电器在维修时，其钟表机构部分各另件应使用航空汽油清洗，之后在各可动部位(滑动接触部位)点以活量4#航空仪表油，在由电磁直接带动的凸轮与扇形齿板间涂以低温脂。电磁部分，动铁心及线圈管中应擦试清洁。

5 订货须知
5.1 产品型号、名称；
5.2 额定电压
5.3 数量。
附注：随产品供给长期工作继电器外的附电阻及安装件。

DS-30系列时间继电器

DS-30系列时间继电器（示意图）
