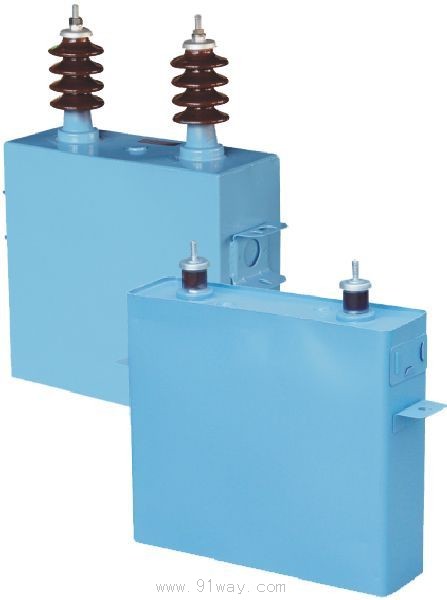

AFM系列交流滤波电容器产品详细说明：

AFM系列交流滤波电容器主要用于工频（50HZ或60HZ）交流电力系统中，用来对一种或多种谐波电流提供一低阻抗通道并且改善功率因数的作用。

AFM系列交流滤波电容器技术性能及要求：

1． 电容偏差：
A 带通滤波器用：小于或者等于+—5%。
B 高通滤波器用：小于或者等于+—7。5%。
2． 介质损耗角正切值tan
A 不带内熔丝的电容器，20度下：
对膜纸复合介质：tan小于或者等于0.0012。
对全膜介质：tan小于或者等于0.0005。
B 带内熔丝的电熔器，由购买方与我厂协商确定。
3． 稳态过电压
电容器连续运行电压为1.0Un，且能在总额定谐波电压Uh加下表所规定的基波电压下运行相应的时间。

工频过电压	最大持续时间	说明
1.10U1n	长期
1.15U1n	每24h中30min	系统电压的调整与波动
1.20U1n	5min	轻载荷时电压升高
1.30U1n	1min

4．电容器量最大允许容量不超过1。35QN。
5．电容器绝缘水平（UN/KV）

额定电压	4.2~5.4	7.0~15.6
绝缘等级	6	10

6．投入运行时，其端子上的剩余电压应不超过0。1UN。
7．安装运行地区的海拔高度不超过1000M。
8．安装运行地区环境空气温度范围—50度~+55度。
9．安装运行场所无剧烈的机械振动，无有害气体及蒸汽，无导电性及爆炸尘埃。

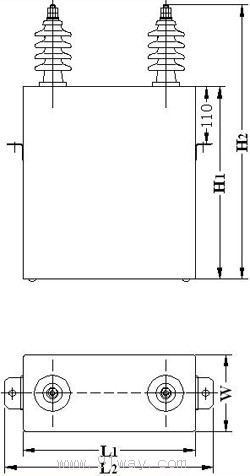

序号	型号	额定电压(KV)	额定电容(Kvar)	标称电容(μF)	外形尺寸(mm)							图 号	接线柱	重量
					L	B	h	H1	H	C	D			kg
1	AFM1.2-100-1W	1.2	100	221.0	380	155	380	350	450	250	/	2	M16	32
2	AFM4-100-1W	4	100	19389	380	143	207	350	560	250	/	2	M12	30
3	AFM4-150-1W	4	150	29.84	440	143	293	436	646	260	107	3	M12	44
4	AFM4-250-1W	4	250	49.74	440	180	396	556	766	260	137	3	M16	70
5	AFM4.2-100-1W	4.2	100	18.04	380	143	207	350	560	250	/	2	M12	30
6	AFM4.4-100-1W	4.4	100	16.44	380	143	207	350	560	250	/	2	M12	30
7	AFM4.4-244-1W	4.4	244	40.12	440	180	361	521	736	260	137	3	M16	67
8	AFM4.4-405-1W	4.4	405	66.59	610	180	426	606	816	350	137	4	M16	100
9	AFM4.5-140-1W	4.5	140	22.01	440	143	262	396	606	260	107	3	M16	39
10	AFM4.5-182-1W	4.5	182	28.61	440	180	362	496	706	260	107	3	M16	48
11	AFM4.5-200-1W	4.5	200	31.44	440	180	298	441	651	260	137	3	M16	54
12	AFM4.5-210-1W	4.5	210	33.01	440	180	301	461	671	260	137	3	M16	56
13	AFM4.5-210-1W	4.5	280	44.01	440	180	431	591	801	260	137	3	M16	72
14	AFM4.7-250-1W	4.7	250	36.02	440	180	341	501	711	260	137	3	M16	63
15	AFM5-100-1W	5	100	12.73	280	143	207	350	560	250	/	2	M12	30
16	AFM6.3-225-1W	6.3	225	18.04	440	180	322	456	746	260	137	3	M16	57
17	AFM6.3-250-1W	6.3	250	20.05	440	180	336	496	786	260	137	3	M16	63
18	AFM6.4-200-1W	6.4	200	15.54	440	180	297	431	721	260	137	3	M16	54
19	AFM6.4-300-1W	6.4	300	23.31	440	180	443	586	876	260	137	3	M16	73
20	AFM6.5-80-1W	6.5	80	6.03	380	115	207	350	560	250	/	2	M12	25
21	AFM6.5-200-1W	6.5	140	10.55	440	143	257	391	641	260	107	3	M12	40
22	AFM6.5-200-1W	6.5	200	15.07	440	180	287	421	711	260	137	3	M16	53
23	AFM6.6-150-1W	6.6	150	10.96	440	143	272	406	656	260	107	3	M12	41
24	AFM6.6-150-1W	6.6	300	21.92	440	180	443	586	876	260	137	3	M16	73
25	AFMr6.8-300-1W	6.8	300	20.65	440	180	466	626	916	260	137	3	M16	77
26	AFMr6.8-310-1W	6.8	310	21.34	440	180	481	641	931	260	137	3	M16	79
27	AFMr6.8-334-1W	6.8	334	22.99	440	180	531	691	981	260	137	3	M16	84
28	AFMr6.9-100-1W	6.9	100	6.69	380	143	207	350	600	250	/	2	M12	31
29	AFMr6.8-117-1W	6.9	117	7.82	380	165	207	350	600	250	/	2	M12	34
30	AFMr6.8-150-1W	6.9	150	10.03	440	143	272	406	656	260	107	3	M12	41
31	AFMr6.9-300-1W	6.9	300	20.06	440	180	458	601	891	260	137	3	M16	74
32	AFM7-33.3-1W	7	33.3	2.16	320	110	115	235	445	220	/	1	M12	14
33	AFM7-50-1W	7	50	3.25	320	110	180	300	510	220	/	1	M12	14
34	AFM7-100-1W	7	100	6.50	380	143	207	350	600	250	/	2	M12	31
35	AFM7-125-1W	7	125	8.12	380	165	207	350	600	250	/	2	M34	34
36	AFM7-150-1W	7	150	9.47	440	143	262	396	646	260	107	3	M12	40
37	AFM7-166.7-1W	7	166.7	10.83	440	143	297	431	681	260	107	3	M16	52
38	AFMr6.8-300-1W	7	200	12.99	440	180	277	411	701	260	137	3	M16	52
39	AFM7-250-1W	7	250	16.24	440	180	376	536	826	260	137	3	M16	68
40	AFMr7-300-1W	7	300	19.49	440	180	466	626	916	260	137	3	M16	77
41	AFMr7-334-1W	7	334	21.70	440	180	531	691	981	260	137	3	M16	84
42	AFM7.250-1W	7.2	50	3.07	320	110	190	310	520	220	/	1	M12	19
43	AFM7.2-60-1W	7.2	60	3.68	320	110	230	350	560	220	/	1	M12	23
44	AFM7.2-100-1W	7.2	100	6.14	380	143	207	350	600	250	/	2	M12	31
45	AFM7.2-125-1W	7.2	125	7.68	380	165	207	350	600	250	/	2	M12	34
46	AFM7.2-150-1W	7.2	150	9.21	440	143	282	416	666	260	107	3	M12	42
47	AFM7.2-166.7-1W	7.2	166.7	10.24	440	143	312	446	696	260	107	3	M12	45
48	AFM7.2-175-1W	7.2	175	10.75	440	180	252	386	676	260	137	3	M16	49
49	AFM7.2-200-1W	7.2	200	12.28	440	180	297	431	721	260	137	3	M16	54
50	AFM7.2-233.3-1W	7.2	233.3	14.33	440	180	331	491	781	260	137	3	M16	63
51	AFM7.2-250-1W	7.2	250	15.35	440	180	361	521	811	260	137	3	M16	67
52	AFMr7.2-300-1W	7.2	300	18.42	440	180	466	626	916	260	137	3	M16	77
53	AFMr7.2-310-1W	7.2	310	19.03	440	180	481	641	931	260	137	3	M16	79
54	AFMr7.2-334-1W	7.2	334	20.51	440	180	511	671	691	260	137	3	M16	82
55	AFMr7.2-334-1W	7.2	334	20.51	440	180	531	691	981	260	137	3	M16	84
56	AFMr7.3-200-1W	7.3	200	11.95	440	180	282	416	706	260	137	3	M16	53
57	AFMr7.4-200-1W	7.4	200	11.63	440	180	277	411	701	260	137	3	M16	52
58	AFMr7.4-350-1W	7.4	350	20.34	440	180	511	671	961	260	137	3	M16	82
59	AFMr7.5-100-1W	7.5	100	5.66	380	143	207	350	600	250	/	2	M12	31
60	AFM7.5-125-1W	7.5	125	7.07	380	165	207	350	600	250	/	2	M12	34
61	AFM7.5-150-1W	7.5	150	8.49	440	143	292	426	676	260	107	3	M12	43
62	AFM7.5-200-1W	7.5	200	11.32	440	180	302	436	726	260	137	3	M16	54
63	AFM7.5-250-1W	7.5	250	14.15	440	180	371	531	821	260	137	3	M16	54
64	AFM7.5-300-1W	7.5	300	16.98	440	180	452	626	916	260	137	3	M16	77
65	AFMr7.6-310-1W	7.6	310	17.08	440	180	481	641	931	260	137	3	M16	79
66	AFMr7.8-50-1W	7.8	50	2.62	320	110	200	320	530	220	/	1	M12	20
67	AFM7.9-80-1W	7.9	80	4.08	380	110	207	350	560	250	/	2	M12	26
68	AFM7.9-285-1W	7.9	285	14.54	440	180	391	551	841	260	137	3	M16	70
69	AFMr8-100-1W	8	100	4.97	380	143	207	350	560	250	/	2	M12	31
70	AFM8-150-1W	8	150	7.46	440	143	272	406	656	260	107	3	M12	41
71	AFM8-200-1W	8	200	9.95	440	180	282	416	706	260	137	3	M16	53
72	AFM8.2-100-1W	8.2	100	4.73	380	143	207	350	600	250	/	2	M12	31
73	AFM8.2-192-1W	8.2	192	9.09	440	180	252	386	676	260	137	3	M16	49
74	AFM8.28-306.4-1W	8.28	306.4	14.23	440	180	472	606	896	260	137	3	M16	75
75	AFM8.4-148.1-1W	8.4	148.1	6.68	440	143	252	386	636	260	107	3	M12	39
76	AFM8.4-160-1W	8.4	160	7.22	440	143	277	411	661	260	107	3	M12	42
77	AFM8.4-317.4-1W	8.4	317.4	14.32	440	180	441	601	891	260	137	3	M16	74
78	AFM8.7-100-1W	8.7	100	4.21	380	143	207	350	600	250	/	2	M12	31
79	AFM8.8-200-1W	8.8	200	8.22	440	180	312	446	736	260	137	3	M16	55
80	AFM9-200-1W	9	200	7.86	440	180	302	436	726	260	137	3	M16	54
81	AFM9-364.45-1W	9	364.45	14.32	440	180	501	661	951	260	137	3	M16	82
82	AFM10-100-1W	10	100	3.18	380	143	207	350	600	250	/	2	M12	91
83	AFM10-120-1W	10	120	3.82	380	160	207	350	600	250	/	2	M12	33
84	AFM10-200-1W	10	200	6.37	440	180	277	411	701	260	137	3	M16	52
85	AFM10-227-1W	10	227	7.23	440	180	327	461	751	260	137	3	M16	58
86	AFM12-100-1W	12	100	2.21	380	143	207	350	600	250	/	2	M12	31
87	AFM12-150-1W	12	150	3.32	440	143	277	411	661	260	107	3	M12	41
88	AFM12-200-1W	12	200	4.42	440	180	297	431	721	260	137	3	M16	54
89	AFM12-300-1W	12	300	6.63	440	180	436	596	886	260	137	3	M16	73
90	AFM12.105-336.6-1W	12.105	336.3	7.31	440	180	532	666	956	260	137	3	M16	82
91	AFM12.2-334-1W	12.2	334	7.14	440	180	522	656	946	260	137	3	M16	81
92	AFM12.6-200-1W	12.6	200	4.01	440	180	277	411	701	260	137	3	M16	52
93	AFM12.8-100-1W	12.8	100	1.94	380	143	207	350	600	250	/	2	M12	31
94	AFM12.8-200-1W	12.8	200	3.89	440	180	287	421	711	260	137	3	M16	53
95	AFM13-200-1W	13	200	3.77	440	180	292	426	716	260	137	3	M16	53
96	AFM13.3-200-1W	13.3	200	3.60	440	180	302	436	726	260	137	3	M16	54
97	AFM13.1-317.8-1W	13.3	317.8	5.71	440	180	482	616	906	260	137	3	M16	76
98	AFM13.715-340.94-1W	13.715	340.94	5.77	440	180	557	691	981	260	137	3	M16	84
99	AFM13.9-334-1W	13.9	334	5.50	440	180	522	656	946	260	137	3	M16	81
100	AFM14.1-334-1W	14.1	334	5.35	440	180	512	646	936	260	137	3	M16	81
101	AFM15.575-300-1W	15.575	300	3.94	440	180	527	661	951	260	137	3	M16	82
