FFM系列防护电容器产品详细说明：

概 述：
FFM系列防护电容器与真空开关并联，当真空开关切合感性负载时，不仅能将操作过电压限制在一定范围内，而且还可以延缓截流过电压和重燃过电压波上升时间，降低陡度，从而保护用电设备绝缘免糟逗波前沿冲击。与电阻组成足容吸收器，用于50HZ，3KV，6KV，10KV，35KV电力系统中，利用电容吸收能量降低幅值，电阻的阻尼作用使振荡衰减，做到预防过电压；同时不要中性点接地方式限制，保证与电动机缘水平想配合，提高电网供电质量。
在其他场合下，还可以当作高压电容使用，接于线地之间时，可以降低大气过电压，波前陡度和波峰峰值。
配合避雷器使用可以保护电气设备；供真空断路系统RC过电压吸收装置所用的配套电容器。

FFM系列防护电容器技术性能及要求：
1． 电容偏差5%~+10%。
2．介质损耗角正切值tan在额定电压UN下，20度：
A 对于膜纸复合介质：tan小于或者等于0。002。
B 对于全膜介质：tan小于或者等于0。0005。
3．额定频率：FN=50HZ。
4．容器能在1。1UN下长期运行，并能承受第一个峰值小于或者等于2。5~2UN的因断路器开合时产生的操作过电压。
5．容器能在1。5LN下长期运行，此电流即包括稳态过电压引起的电流，也包括谐波引起的电流，同时包括电容偏差所增加的电流。
6．冷却方式：电容器外壳表面空气自然对流。
7．安装运行地区海拔高度不超过1000M；
安装运行地区环境空气温度范围：]
户内—40~+45度；空气相对湿度小于或等于95%。
8．安装运行场所应无腐蚀性气体及蒸汽；无导电性或爆炸尘埃和剧烈的机械振动。
9．电容器瓷套表面不应积有大量灰尘污物，若发现漏油必须退出运行。



型号	额定电压 Un/Kv	额定电容 Cn/uF	备注	型号	额定电压 Un/Kv	额定电压 Cn/uF
FFM6.6/√3-0.3	6.6/√3	0.3		FFM4.62-25	6.6/√3	0.3
FWF10.5/√3-0.1	10.5/√3	0.1		FFM4.65-25	10.5/√3	0.1
FWF10.5/√3-0.2	10.5/√3	0.2		FFM6.9-0.5	10.5/√3	0.2
FFM11/√3-0.2	11/√3	0.2		FWF10.5/√3-0.025	11/√3	0.2
FFM11/√3-0.5	11/√3	0.5		FFM12-0.4	11/√3	0.5
FWF13.8/√3-0.5	13.8/√3	0.5		FFM24-0.26	13.8/√3	0.5
FWF35/√3-0.1	35/√3	0.1		FWF35/√3-0.1G	35/√3	0.1
FFM35/√3-0.1G	35/√3	0.1		FFM35/√3-0.1	35/√3	0.1

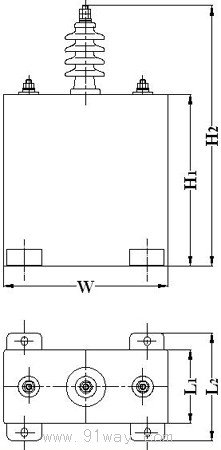

FFM系列防护电容器
