产品名称：

DLD5系列单片电磁离合器

型号规格：

DLD5系列单片电磁离合器

产品类别：

LG -- 机械传动 -- 电磁离合器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

DLD5系列单片电磁离合器产品详细说明：

规格	D1	D2	D3	D4	D5	D6	D7	D8	L1	L2	L3	L4	L5	J	B
5	67.5	63	46	35	23	72	80	28	43	51.5	11.5	11.5	20	3.5	1.7
10	85	80	60	42	28	90	100	31	51	60	16	16	25	4.3	1.7
20	106	100	76	52	35	112	125	36	61	17	20	20	30	5	2.2
40	133	125	95	62	42	137	150	40.5	70.5	86.5	24	24	40	5.5	2.2
80	169	160	120	80	52	175	190	46.5	84.5	103.5	31	31	50	6	2.7
160	212	200	158	100	65	215	230	55.5	100.5	124.5	36	36	60	7	2.7
320	275	260	210	125	75	276	292	64	118	145	43	43	70	8	3.2
1000	424	400	315	200	100	420	440	85.5	161.5	191.5	60	60	90	1.3	3.2

规格	S	U	W	m	d1	d	h	e	δ
5	33	35.5	4	M3深4	12	12/15	13.8/17.3	4/5	0.2
10	37	42	5	M4深6	15	15/20	17.3/22.8	5/6	0.2
20	47	51.5	6	M4深5306	20	20/25	22.8/28.3	6/8	0.2
40	52	60	8	M4深6	25	25/30	28.3/33.3	8/8	0.3
80	62	71	8	M5深8	30	30/40	33.3/43.3	8/12	0.3
160	74.5	85	10	M5深8	40	40/50	43.3/53.8	12/14	0.5
320	101.5	110	12	M8深10	50	50/60	53.8/64.4	14/18	0.5
1000	135	154.5	14	M8深10	70	70/80	74.9/85.4	20/22	0.7

规格	M1	M2	M3	V1	V2	V3	Y	X	K	E	T	t	G	O	N
5	22	15	23.5	3.1	7	5	5	2.5	3	26	6	M4	38	12	2
10	24	20	29	4.1	9	7	6	2.5	3	31	8	M5	45	18	3
20	27	25	35	5.2	10.5	8	7	2.5	3	41	10	M5	55	20	3
40	30	30	46	6.2	12	10	7	2.5	4	49	12	M6	64	30	3
80	34	38	57	8.2	15	12	9	3	5	65	15	M8	75	35	3
160	40	45	69	10.3	18	15	9	4	5	83	18	M8	90	35	5
320	47	54	79	12.4	22	18	11	4.5	8	105	22	M10	115	35	6
1000	56	76	105	16.5	28	24	13	6	10	130	30	M12	160	45	6

结构：法兰盘式磁轭和各种衔铁组件构成微型单片电磁离合器。
用途：能实现连接、分离、变速、正反转、变频率运转、分度、微动等功能。能起到缓冲启动、过负荷保护的作用。

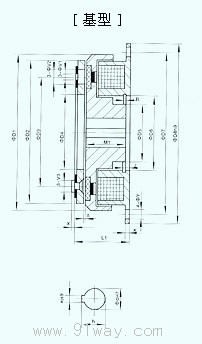

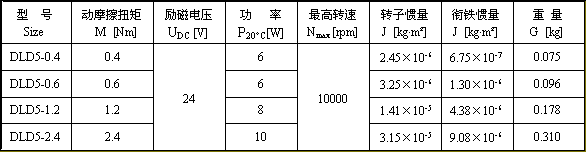

a.基型衔铁微型单片电磁离合器性能参数

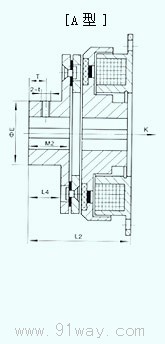

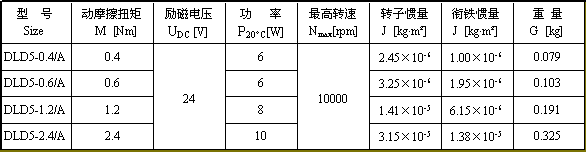

b.A型衔铁微型单片电磁离合器性能参数

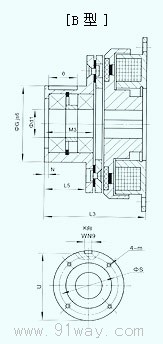

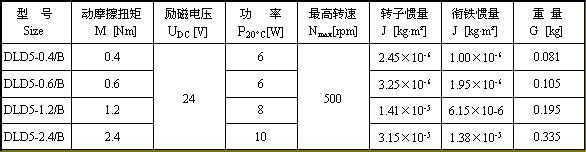

c.B型衔铁微型单片电磁离合器性能参数

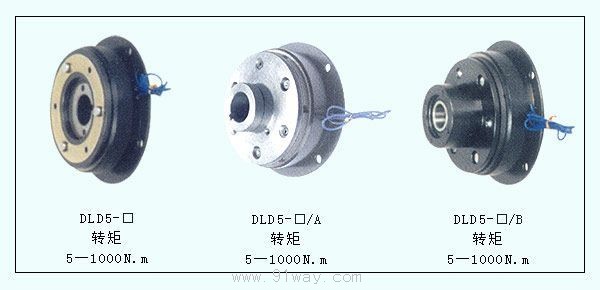

DLD5系列单片电磁离合器

DLD5系列单片电磁离合器

DLD5系列单片电磁离合器（示意图）
