结构
GN2型户内三相高压隔离开关由底座、支柱瓷绝缘子、操作瓷绝缘子和导电部分组成。其中:GN2-35/630-Ⅰ、Ⅱ;1250-Ⅰ、Ⅱ型户内三相高压隔离开关由底座、支柱瓷绝缘子、瓷套、操作瓷绝缘子和导电部分组成。
GN2系列户内高压隔离开关基本参数
型号 |
产品代号 |
额定电压kv |
最高工作电压KV |
额定电流A |
动稳定电流KA(峰值) |
热稳定电流KA(有效值) |
重量kg |
10s |
6s |
GN2-10/2000 |
7151 |
10 |
11.5 |
2000 |
80 |
36 |
|
79 |
GN2-10/3000 |
7152 |
10 |
11.5 |
3000 |
100 |
50 |
|
157 |
GN2-20/400 |
7155 |
20 |
23 |
400 |
50 |
10 |
|
71 |
GN2-35/400 |
7157 |
35 |
40.5 |
400 |
50 |
10 |
|
104 |
GN2-35/400(全工况) |
71402 |
35 |
40.5 |
400 |
50 |
10 |
|
114 |
GN2-35/630 |
7158 |
35 |
40.5 |
630 |
50 |
14 |
|
110 |
GN2-35/630(全工况) |
71403 |
35 |
40.5 |
630 |
50 |
14 |
|
119 |
GN2-35/2000 |
7164 |
35 |
40.5 |
2000 |
85 |
36 |
|
195 |
GN2-35/2000(全工况) |
71404 |
35 |
40.5 |
2000 |
85 |
35 |
|
206 |
GN2-35/630-Ⅰ |
7195 |
35 |
40.5 |
630 |
40 |
|
16 |
212 |
GN2-35/630-Ⅱ |
7196 |
35 |
40.5 |
630 |
40 |
|
16 |
212 |
GN2-35/1250-Ⅰ |
7197 |
35 |
40.5 |
1250 |
70 |
|
25 |
231 |
GN2-35/1250-Ⅱ |
7198 |
35 |
40.5 |
1250 |
70 |
|
25 |
231 |
GN2系列户内高压隔离开关外型及安装尺寸
型号 |
产品代号 |
主要尺寸(mm) |
L |
L1 |
H |
h |
A |
A1 |
A1 |
B |
GN2-10/2000 |
7151 |
1150 |
160 |
582 |
327 |
910 |
350 |
150 |
316 |
GN2-10/3000 |
7152 |
1240 |
160 |
655 |
360 |
966 |
350 |
150 |
480 |
GN2-20/400 |
7155 |
1150 |
250 |
800 |
450 |
908 |
350 |
120 |
450 |
GN2-35/400 |
7157 |
1530 |
380 |
950 |
520 |
1100 |
450 |
170 |
635 |
GN2-35/630 |
7158 |
1530 |
380 |
960 |
535 |
1100 |
450 |
170 |
635 |

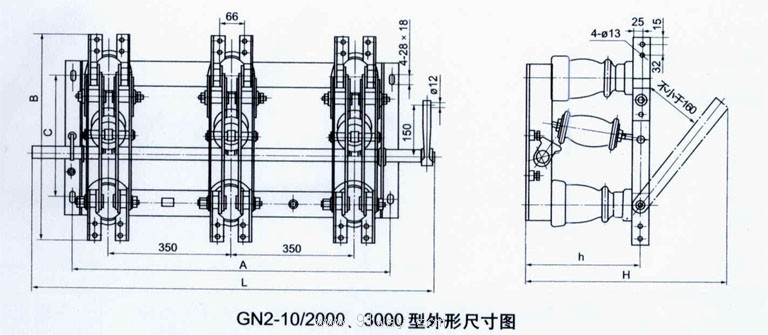

![GN2系列户内高压隔离开关安装尺寸图1](/uploadfiles/200610/2006102820656299.jpg)

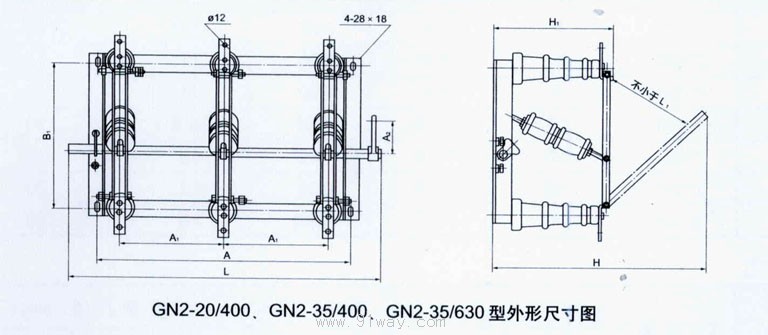

![GN2系列户内高压隔离开关安装尺寸图2](/uploadfiles/200610/2006102820716290.jpg)

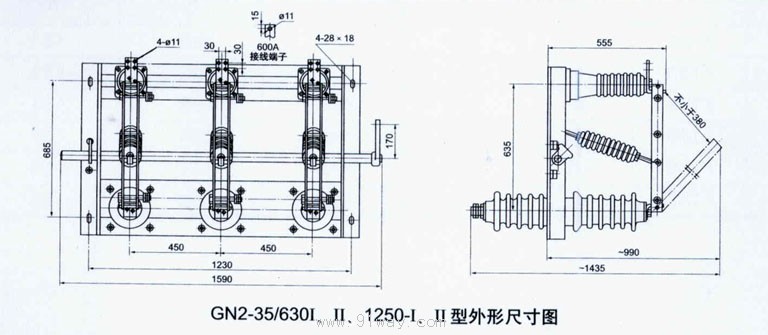

![GN2系列户内高压隔离开关安装尺寸图3](/uploadfiles/200610/2006102820732431.jpg)

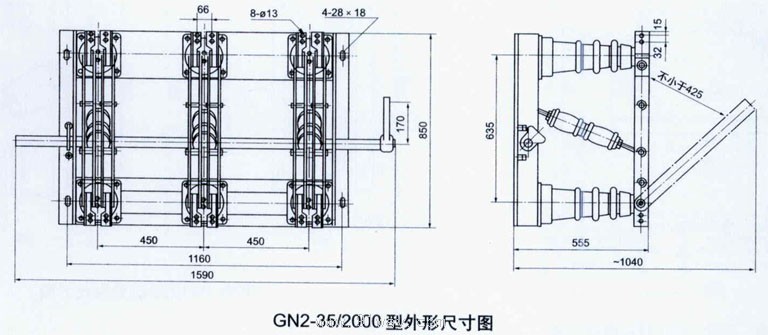

![GN2系列户内高压隔离开关安装尺寸图4](/uploadfiles/200610/2006102820742454.jpg)
GN2系列户内高压隔离开关
