ZS,ZC系列户外高压陶瓷支柱绝缘子产品详细说明：

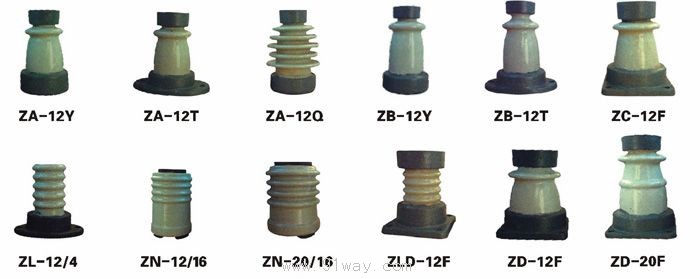

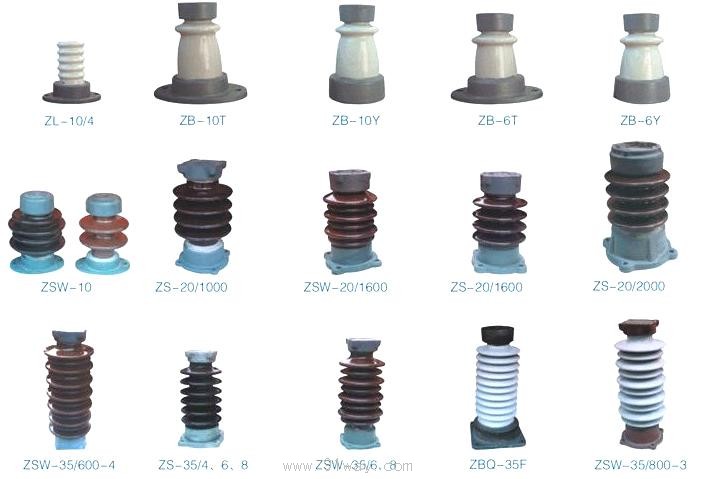

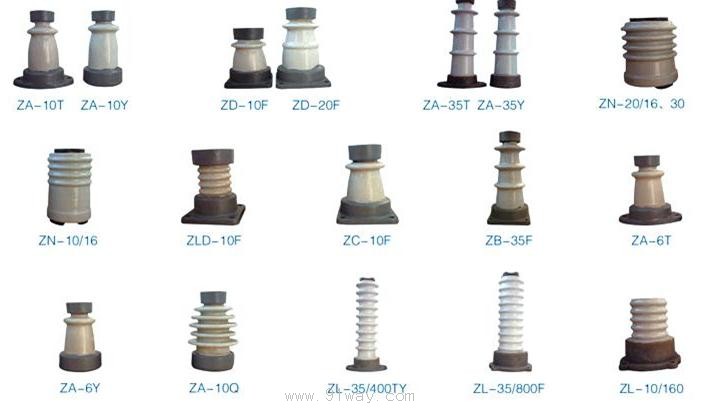

ZS,ZC系列户外高压陶瓷支柱绝缘子









主要尺寸：

额定电压	工频电压、千伏（有效值）不小于 KV		全波冲击耐受电压千伏（幅值）不小于 KV
	干耐受	击穿
6	32	56	60
10	42	74	75
20	68	119	125
35	100	175	185

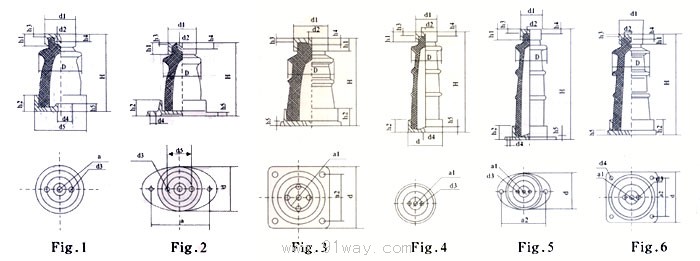

ZS,ZC系列户外高压陶瓷支柱绝缘子主要尺寸：

型号 图号 主要尺寸（毫米） 重量Kg H h1 h2 h3 h4 h5 d D d1 d2 d3 d4 d5 a a1 a2 ZA-6Y 1 165 27 36 6 13 20 - 86 62 M10 M6 M12 106 36 - - 2.10 ZA-6T 2 165 27 36 6 13 10 110 86 62 M10 M6 Φ12 36 135 - - 2.40 ZB--6Y 1 185 38 48 7 18 22 - 106 82 M16 M10 M16 129 46 - - 4.20 ZB-6T 2 185 38 46 7 18 12 140 106 82 M16 M10 Φ15 46 175 - - 4.9 ZA-10Y 1 190 27 36 6 13 20 - 86 62 M10 M6 M12 106 36 - - 2.30 ZA-10T 2 190 27 36 6 13 10 110 86 62 M10 M6 Φ12 36 135 - - 2.60 ZB-10Y 1 215 38 48 7 18 22 - 106 82 M16 M10 M16 129 46 - - 2.70 ZB-10T 2 215 38 46 7 18 12 140 106 82 M16 M10 Φ15 46 175 - - 5.20 ZC-10F 3 225 42 53 11 20 15 175 130 98 M16 M10 Φ15 - - 66 140 7.70 ZD-10F 3 235 46 60 14 22 18 190 150 128 M16 M12 Φ15 - - 76 155 12.2 ZD-20F 3 315 46 64 14 22 18 220 170 128 M18 M12 Φ18 - - 76 175 15.5 ZA-35Y 4 380 38 48 7 18 22 133 120 82 M10 M8 M16 - - 36 - 8.30 ZA-35T 5 380 38 46 7 18 12 140 120 82 M10 M8 Φ15 - - 36 175 9.00 ZB-35F 6 400 40 60 10 20 18 190 150 98 M16 M10 Φ15 - - 46 155 12.9

产品型号	额定电压KV	工频电压不小于		标准雷电冲击耐受电压KV不小于	机械破坏负荷不小于
		干耐受	湿耐受		弯曲KV	扭转KN.m
ZS-10/4	10	42	30	75	4	/
ZS-10/5L	10	42	30	75	5	/
ZS-20/8	20	68	50	125	8	/
ZS-35/4	35	100	80	185	4	1
ZS-35/6L	35	100	80	185	6	1
ZS-35/8	35	100	80	185	8	1．5
ZSW7-35/4	35	100	80	185	4	1

序号	产品型号	图号	主要尺寸						最小公称爬电距离(mm)	重量(kg)
			H	D	a1	a2	d1	d2
1	ZS-10/4	1	210	125	36	130	2-M8	4-Ф14	200	5.4
2	ZS-10/5L	1	220	140	36	55	2-M8	4-M10	200	5.4
3	ZS-20/8	1	350	165	76	180	2-M12	4-Ф14	400	13.6
4	ZS-35/4	1	400	145	140	140	4-Ф14	4-Ф14	625	10.2
5	ZS-35/6L	1	420	180	140	140	4-M12	4-M12	625	17
6	ZS-35/8	1	420	170	140	180	4-M12	4-Ф14	625	15
7	ZSW7-35/4	2	445	195	140	140	4-Ф14	4-Ф14	875	17

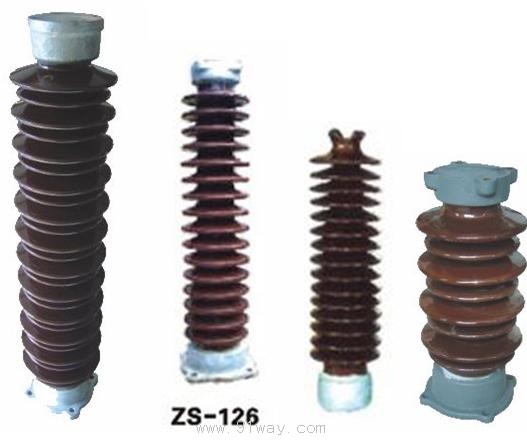

适用范围、使用条件及分类
　　户外棒形支柱瓷绝缘子适用于工频交流系统标称电压35～750kV变电、配电装置和电站电气设备中作为导电部分的绝缘和支持。绝缘子安装地点海拔不超过1000m，周围环境温度为-40℃～+40℃。
　　按使用环境大气的清洁程度，绝缘子分普通型、耐污型和耐重污型三种。
　　按支持的电气设备不同，分为母线及隔离开关支柱 、阻波器支柱和空心电抗器支柱三种。

　　 结构特点
　　绝缘子由瓷件与上 、下金属附件用水泥胶合剂胶装而成。瓷件表面上棕釉，或根据用户要求的颜色上釉。
　　金属附件表面热镀锌，330kV及以上用于支持母线的绝缘子，其顶部设有均压环。

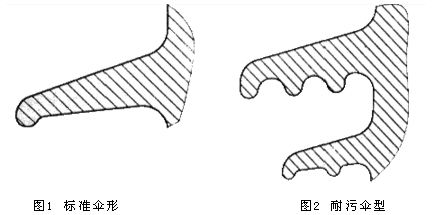

　　普通型绝缘子采用标准伞形（见图1）。耐污型、耐重污型绝缘子采用经人工污秽试验优选的大小伞相间 、伞下带棱的伞形（ 见图2 ）。由于小伞处于大伞的保护之下不易受污染，且大伞间间距较大 ，改善了伞间放电特性，因而提高了绝缘子的耐污性能，并有利于带电水冲洗。
　　耐重污型绝缘子适于0.08～0.25mg/㎝2盐密条件下使用。

　　 技术标准
　　绝缘子严格按照IEC168《标称电压高于1000伏的系统用户内和户外瓷或玻璃支柱绝缘子的试验》、GB8287.1《高压支柱瓷绝缘子技术条件》和GB12744《耐污型户外棒形支柱瓷绝缘子》等标准生产。

电气性能

额定电压	工频耐受电压（有效值）不小于		雷电冲击耐受电压 （峰值）不小于	操作冲击耐受电压 （峰值）不小于
	干　试	湿　试
12	42	30	75
24	68	50	125
40.5	100	80	185
72.5	165	140	325
126	265	185	450
132		275	650
252	495	395	950
363			1175	850
550			*1950/1800	*1300

*产品此项参数靠IEC标准，高于GB311.1-1997的要求。

支柱绝缘子特点
1、支柱绝缘子符合或超过国家、国际有关标准
支柱绝缘子均符合GB8287.1 《高压支柱瓷绝缘子技术条件》和GB12744，《耐污型户外棒形支柱瓷绝缘子》的规定，也符合国际标准IEC168《标称电压高于1000伏的系统用户内和户外瓷或玻璃支柱绝缘子的试验 》及IEC出版物 815《绝缘子在污秽条件下的选用导则》的规定。
2、绝缘子机械强度高、分散性小，运行安全可靠
3、绝缘子低温机械性能好
为检验产品的低温机械性能，在松辽水利委员会的水科所低温试验室模拟室外冬季温度的变化，对ZSW1-110/4 型绝缘子进行冷冻试验。经过几次温度循环后，在低温下将试晶做弯曲破坏试验。试验结果证明绝缘子在-40℃条件下弯曲破坏强度与室温相比无明显变化。
4、耐污性能优良
绝缘子的耐污秽性能主要取决于产品的结构及伞裙的造型。该方面做了大量的工作。通过设计优选、人工污秽试验优选和自然污秽试验优选，最后确定了大小伞相间、伞下带棱的绝缘子伞裙。用该伞裙研制的额定电压126kV、252kV 弯曲破坏负荷不小于 12kV、爬电比距25mm/kV的绝缘子，在 0.12mg/㎝2等值盐密下，可长期耐受最高运行相电压，即绝缘子III级的爬电距离 ，可耐受IV级等值盐密污秽。额定电压550kV爬电比距为25mm/kV的绝缘子可在0.06mg/㎝2 等值盐密下长期运行。绝缘子的耐污水平在国内领先，它耐受等值盐密值高出同样爬距、等径伞裙同类产品的三分之一。经东北电力试验研究院对绝缘了进行人工污秽耐受电压试验结果表明，爬电比距31mm/kV的绝缘子耐受最高值盐密为0.25mg/㎝2。
5、耐地震水平高
额定电压252kV、550kV绝缘子，在北京水利水电科学研究院进行了烈度9级的抗地震性能试验，结果试品完好无损。
6、无线电干扰低
额定电压550kV的绝缘子，在1.1倍最高运行相电压下，产生无线电干扰不大于500μV，晴天夜晚无可见电晕，可见电晕电压高达450kV。

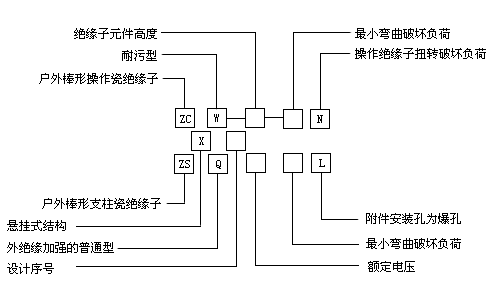

型号说明：

ZS,ZC系列户外高压陶瓷支柱绝缘子
