产品简介:
(点击小图查看大图)
WX-01,WX-02,WH-02系列行车瓷瓶产品详细说明:

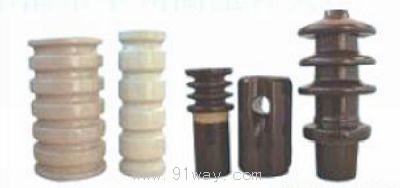

WX-01,WX-02,WH-02系列行车瓷瓶外形图1
WX-01,WX-02,WH-02系列行车瓷瓶外形图2
WX-01,WX-02,WH-02系列行车瓷瓶外形图3

1)蝶式绝缘子

WX-01,WX-02,WH-02系列行车瓷瓶安装尺寸1

 WX-01,WX-02,WH-02系列行车瓷瓶主要尺寸:


型号
图号
H
h
D
d
d1
d2
R
ED-1
1
90
46
100
95
50
22
12
ED-2
1
75
38
80
75
42
20
10
ED-3
1
65
34
70
65
36
16
8
ED-4
1
50
26
60
55
30
16
6

(2)线轴绝缘子

WX-01,WX-02,WH-02系列行车瓷瓶安装尺寸2

 主要尺寸:

型号
图号
H
h
D
d1
d2
R
EX-1
2
90
45
85
55
22
12
EX-2
2
75
37.5
70
45
20
10
EX-3
2
65
32.5
65
40
16
8
EX-4
2
50
25
55
35
16
6

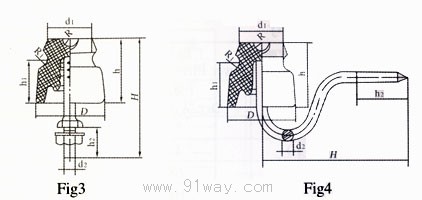

(3)针式绝缘子

WX-01,WX-02,WH-02系列行车瓷瓶安装尺寸3


 主要尺寸:

型号
图号
H
h
h1
h2
D
d1
d2
R
R1
PD-1T
3
145
80
50
35
80
50
16
10
10
PD-1M
3
220
80
50
110
80
50
16
10
10
PD-2T
3
125
66
45
35
70
44
12
8
8
PD-2M
3
195
66
45
105
70
44
12
8
8
PD-2W
4
155
66
45
55
70
44
12
8
8

(4)鼓形绝缘子(瓷珠)

WX-01,WX-02,WH-02系列行车瓷瓶安装尺寸4

主要尺寸:

型号
图号
H
h
h1
D
d1
d2
R
G-25
5
25
15
3
22
16
7
3
G-38
5
38
25
3
30
20
8
5
G-50
5
50
35
4
36
24
9
6
G-60
5
60
40
5
45
30
10
7.5
GK-50
6
50
35
-
35
24
-
6


低压绝缘子系列产品
注:J-拉紧绝缘子,E-高压线路蝶式绝缘子,ED-低压蝶式绝缘子,PD-低压线路针式绝缘子,EX-低压线轴绝缘子,T-铁担,M-木担。

型号
额定
电压
(KV)
工频干耐受电压
(KV)
工频湿耐受电压
(KV)
工频击
穿电压(KV)
机械破坏
负荷
(KN)
重量
(Kg)
J-4.5
-
20
10
-
45
0.8
J-7
-
-
-
-
70
1.2
J-9
-
30
20
-
90
2
E-6
6
50
26
65
19
1.8
E-10
10
55
27
78
19
3.0
ED-1
-
22
10
-
12
0.8
ED-2
-
18
9
-
10
0.4
ED-3
-
16
7
-
8
0.25
ED-4
-
14
6
-
5
0.14
PD1-1TM
-
35
15
-
10
0.85
PD-1TM
-
35
15
-
8
0.9
PD-2TM
-
30
12
-
5
0.6
EX-1
-
-
-
-
15
0.8
EX-2
-
-
-
-
12
0.4

注:J-拉紧绝缘子,E-高压线路蝶式绝缘子,ED-低压蝶式绝缘子,PD-低压线路针式绝缘子,EX-低压线轴绝缘子,T-铁担,M-木担
