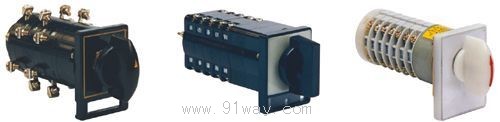

LWX1,LW1B,LWX2系列万能转换开关产品详细说明：

用途

LWX1、LW1B、LWX2万能转换开关适用于电气设备中，作各种配电设备远距离控制之用，亦可作各种仪表、伺服及微电机转换之用。

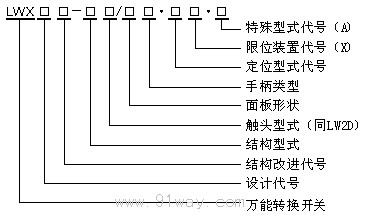

产品型号及其含义

定位型式代号：8表示45o定位
　　面板形式：F形Y圆形

LWX1,LW1B,LWX2系列万能转换开关分类

1按结构形式分
　　手柄不可取出定位型，手柄可取出定位型（用“H”表示）
　　自复型（用“W”表示），定位自复型（用“Z”表示）

2按操作角度分
　　有30°和90°

LWX1,LW1B,LWX2系列万能转换开关主要技术参数
　　

型号规格		LWX1	LWX1B	LWX2
约定发热电流 lth	A	5	5	5
额定工作电压 Ue	V	220	220	220
额定工作电流 le
AC-15	A	0.5	0.5	0.5
AC-13	A	0.24	0.24	0.24

机械寿命和电寿命
机械寿命：0.1×106次，自复型为0.05×106次，操作频率为120次/小时。
电寿命：AC-15时为0.03×106，操作频率为120次/小时。
　　　　DC-13时为0.01×106次，操作频率为120次/小时

外形尺寸

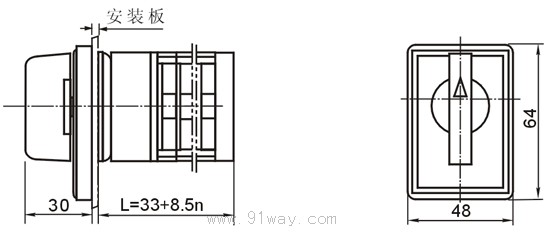

　　LWX1开关

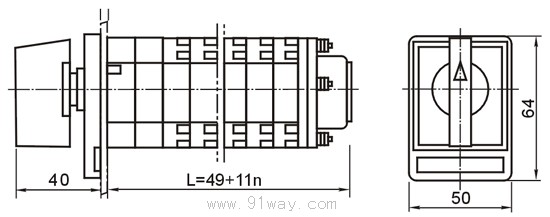

　　LWX1B开关

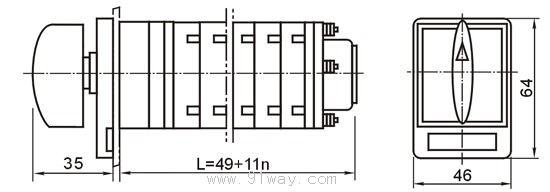

　　LWX2开关


　　注：n为接触系统节数

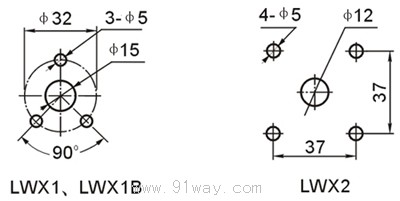

安装尺寸


LWX1,LW1B,LWX2系列万能转换开关
