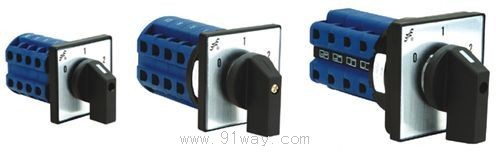

HZ25D系列组合开关产品详细说明：

用途
HZ25D系列组合开关主要用于电气线路中作电源开关和电动机的起动、换向、变速开关，也可作控制线路的转换之用。

主要技术参数

型号规格		HZ25D-10	HZ25D-20	HZ25D-40
额定工作电压Ue	V	440	440	440
约定发热电流lth	A	10	20	40
额定工作电流le	A	4	8	16
额定控制功率P	kW	1.7	4	7.5

机械寿命和电寿命
　　机械寿命：0.01×106次，操作频率为120次/小时。
　　电寿命：AC-23A时为0.03×106，操作频率为120次/小时。
　　　　　　AC-3时为0.03×106次，操作频率为120次/小时。
　　　　　　AC-4时为0.03×106次，操作频率为120次/小时。

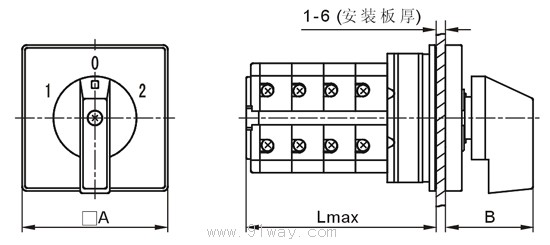

HZ25D系列组合开关外形尺寸

型号规格	尺寸（mm）
	A	Lmax	B
HZ25D-10	50	18+10n	35
HZ25D-20	56	24+13n	38
HZ25D-40	64	30+14n	42

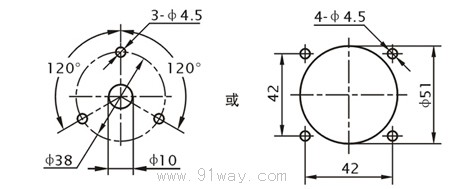

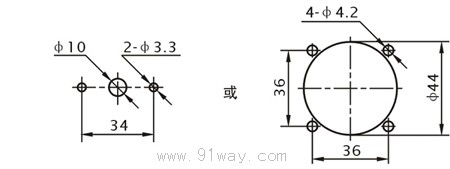

安装尺寸
HZ25D-10

HZ25D-20


HZ25D-40
