产品名称：

JF系列电感式接近开关

型号规格：

JF系列电感式接近开关

产品类别：

常规产品 -- 仪器仪表 -- 接近开关

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

更多分享

产品简介：

（点击小图查看大图）

JF系列电感式接近开关产品详细说明：

JF系列电感式接近开关型号说明

输出形式	型号	接线方式
直流NPN三线常开	JF20-1K	见（1）号接线图
直流NPN三线常闭	JF20-1B	见（1）号接线图
直流PNP三线常开	JF20-2K	见（2）号接线图
直流PNP三线常闭	JF20-2B	见（2）号接线图
直流二线常开	JF20-5K	见（5）号接线图
直流二线常闭	JF20-5B	见（5）号接线图
直流NPN四线常开+常闭
直流PNP四线常开+常闭
交流二线常开	JF20-6K	见（6）号接线图
交流二线常闭	JF20-6B	见（6）号接线图

JF系列参数说明

安装形式	非埋入式	工作电压	直流型：10-30VDC
检测距离	20mm±20%	静态电流	DC三线型≤2.5mA
设定距离	0~16mm	响应频率	20Hz
回差值	小于检测距离的10%	电流输出	200mA
标准检测体	40×40×1铁	防护等级	IP65（IEC规格）
残留电压	DC三线式：≤1.5VDC，DC二线式：≤4VDC，AC二线式：≤8VAC
温度影响	在-25℃到+70℃范围内，对在+25℃时的检测距离是在10%以下
绝缘电阻	≥50MΩ Min （500VDC Mega基准）
耐压	1500VAC 50/60Hz 一分钟
抗振动	抗振动：10-55Hz（周期每分钟）复振幅1mm，X、Y、Z各方向2小时
抗冲击	抗冲击：500M/S2( 50G ) X、Y、Z各方向3次
环境温度	工作时 : -30 to +80℃(未结冰状态下)
环境温度	储存时 : -30 to +80℃未结冰状态下 )
环境湿度	工作时: 35 to 95% RH
指示灯	动作显示（红色LED）

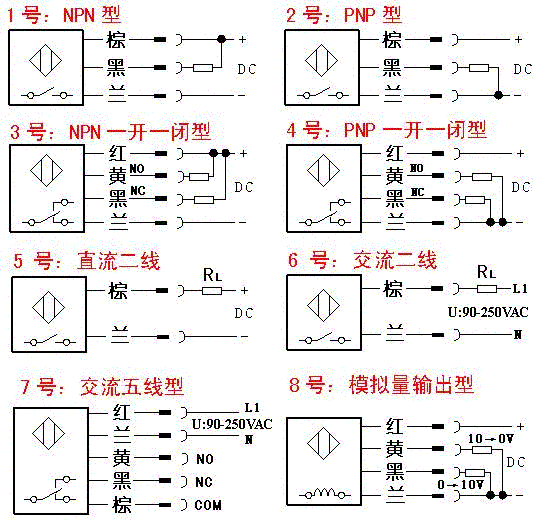

输出接线图

JF系列电感式接近开关接线图

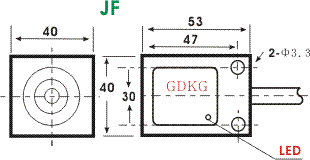

JF系列电感式接近开关外形尺寸

JF系列电感式接近开关

JF系列电感式接近开关（示意图）
