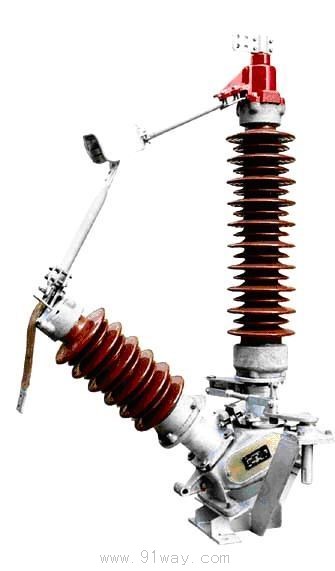

GW13-40.5/72.5/126系列高压隔离开关产品详细说明：

结构简介

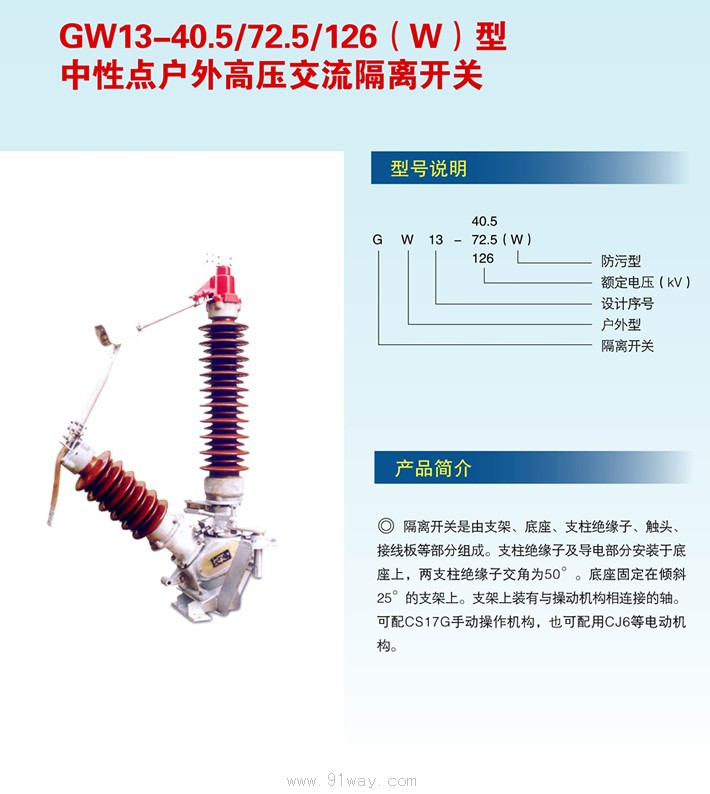

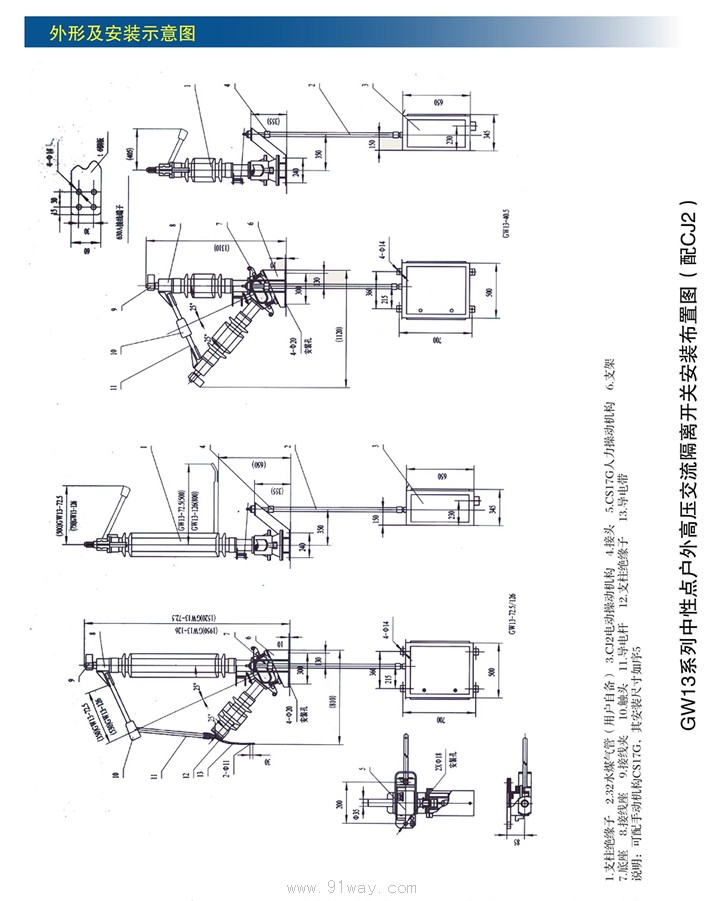

◎ 隔离开关由支架、底座、支柱绝缘子、触头、接线板等部分组成。支柱绝缘子及导电部分安装于底座上，两支柱绝缘子交角为50°。底座固定在倾斜25°的支架上。支架上装有与操动机构相连接的轴。可配CS17G手动操作机构，也可配用CJ6电动机构。

GW13-40.5/72.5/126系列高压隔离开关主要技术参数

型号	额定 电压 kV	额定 电流 A	额定短时 耐受电流 kA/S	额定峰值 耐受电流 kA	一分钟工频 耐受电压 kV	雷电冲击 耐压 kV
GW13－40.5（W）	40．5	630	20/4	50	80	185
GW13－72.5（W）	72．5				140	325
GW13－126（W）	126				185	450



GW13-40.5/72.5/126系列高压隔离开关
