HR5系列熔断器式隔离开关产品详细说明：

适用范围
HR5系列熔断器式隔离开关（以下简称开关）。主要用于额定电压交流600V（45－62Hz），约定发热电热至630A的具有高短路电流的配电电路和电动机电路中，作为电源开关、隔离开关、应急开关，并作为电路保护用，但一般不作为直接开闭单台电动机之用。本产品性能符合IEC947－3、GB14048.3标准。

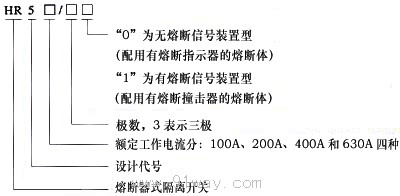

型号及含义



主要技术参数
1 额定绝缘电压：660V
2 额定工作电压：380V、660V两种
3 额定工作电流：
　　380V：100A、200A、400A、630A四种；
　　660V：100A、200A、315A、400A四种；
4 开关的接通和分断能力和额定熔断短路电流（见表1）
5 开关的机械寿命分别为6000次（100A、200A）和1000次（400A、630A）
6 开关的电寿命分别为600次（100A、200A）和200次（400A、630A）接通与分断　条件按表2
7 辅助开关（Lx19K）的额定工作电压交流380V，额定发热电流5A，额定控制容量　300VA。

表1

额定工作 电压UeV	约定发热 电流IeA	使用类别	额定接通和分断能力							额定熔断短路电流
			接通	接通	接通	分断	分断	分断	操作	电流	COSφ
			I/Ie	U/Ue	COSφ	I/Ie	U/Ue	COSφ	循环数	有效值KA
380	100	AC-23B	10	1.05	0.45	8	1.05	0.45	5	100	0.2
	200	AC-23B	10	1.05	0.35	8	1.05	0.35	3	100	0.2
	400	AC-23B	10	1.05	0.35	8	1.05	0.35	3	100	0.2
	630	AC-23B	10	1.05	0.35	8	1.05	0.35	3	100	0.2
660	100	AC-22B	3	1.05	0.65	3	1.05	0.65	5	50	0.25
	200	AC-22B	3	1.05	0.65	3	1.05	0.65	5	50	0.25
	315	AC-22B	3	1.05	0.65	3	1.05	0.65	5	50	0.25
	425	AC-22B	3	1.05	0.65	3	1.05	0.65	5	50	0.25

表2

额定工作电压V	使用类别	接通I/Ie	接通U/Ue	接通COSφ	分断Ic/Ie	分断U/Ue	分断COSφ
380	AC-23B	1	1	0.65	1	1	0.65
660	AC-22B	1	1	0.8	1	1	0.8

开关与熔断器的配用关系
表3

开关约定发热电流A	额断体号码	熔体电流值A
100	00	4、6、10、16、20、25、32、35
		40、50、63、80、100、125、160、
200	1	80、100、125、160、200、224、250
400	2	125、160、200、224、250、300、315、355、400
630	3	4、6、10、16、425、500、630

注：当开关用于发动机电器中，允许熔体额定电流大于开关约定发热电流。

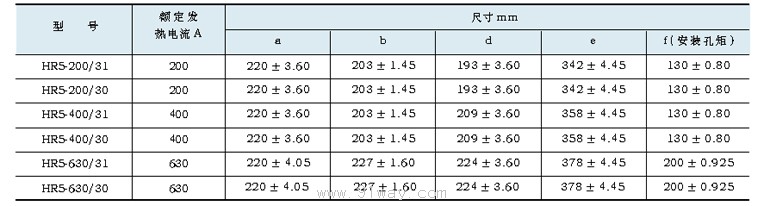

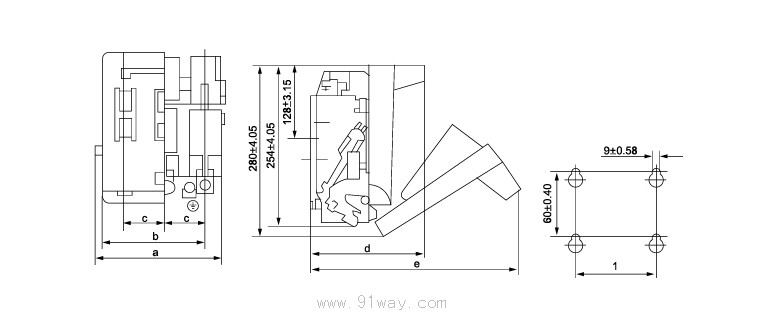

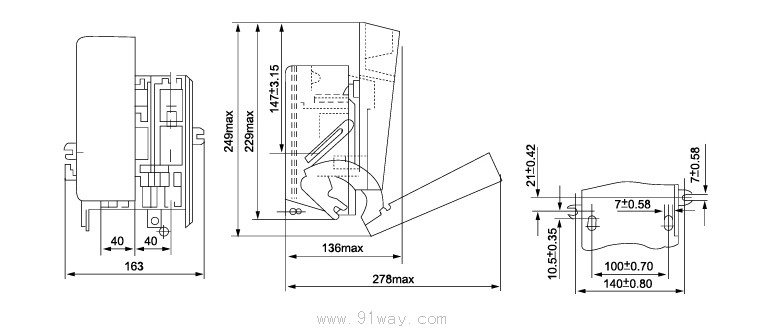

外形及安装尺寸
