产品名称：

YZ-H系列船用起重三相异步电动机(单速双速三速)

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 船用电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

查看产品详细资料

YZ-H系列船用起重三相异步电动机(单速双速三速)产品详细说明：

概述
YZ-H系列三相异步电动机是按照国家标准GB755《旋转电机、性能和定额》、GB/TT7060《船用旋转电机技术要求》、JB/T7597.1《YZ-H系列船工用起重用三相异步电动机技术条件》设计制造，具有性能好、体积小、噪音低、工作可靠、维修方便等特点。适用于各类船舶作短时定额的甲板机械电力拖动之用。如锚机、绞盘等，也可作操作不频繁的起货机的动力。防护等级IP56。

工作条件
环境温度：-25℃～+45℃;海拔；≥0m;空气相对湿度；≤95%；有凝露、盐雾、油雾、霉菌。周期横摇：±22.5°;横倾:15°;纵倾:10。

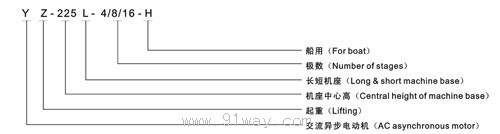

型号说明

技术数据

YZ-H系列单速电动机主要技术数据

型号	功率Kw		电流 A		转速r/min		工作方式	直流电磁制动器			重量Kg
型号	380V 50Hz	440V 60Hz	380V 50Hz	440V 60Hz	380V 50Hz	440V 60Hz	S2 min	制动力矩 N.m	电压 V	电流 A	无制动器	有制动器
YZ112S-4-H	1.5	1.8	4.3	4.5	1360	1630	30	33	110	1.37	46	66
YZ112M-4-H	2.2	2.5	6	5.92			30		110		48	68
YZ112L-4-H	3.7	4	9.6	8.98			30		110		58	78
YZ112S-6-H	1.1	1.2	3.5	3.3	890	1068	30		110		40	60
YZ112M-6-H	1.5	1.8	4.65	4.82			30		110		45	65
YZ112L-6-H	2.2	2.5	6.6	6.5			30		110		58	78
YZ132M1-4-H	5.5	6.3	13.4	13.3	1360	1630	30 72	110	1.56		82	117
YZ132M2-4-H	7.5	8.5	18.3	13.3	1360	17.9		30		110	85	120
YZ132S-6-H	3.7	4	10.5	9.85	940	1130		30		110	75	110
YZ132M2-6-H	5.5	6.3	15.3	15.1				30		110	80	115
YZ132L-6-H	7.5	8.5	20	19.6							90
YZ160S-6-H	7.5	8.5	19.7	19.3	940	1130	30	160	110	1.61	118	158
YZ160L-6-H	11	13	26.8	27.3	940	1130	30	160	110	1.61	140	180
YZ180L-6-H	15	18.5	36	38.4	950	1140	30	203	110	2.24	220	265
YZ200M-6-H	18.5	22	43.9	45.1	950	1140	30	250	110	2.23	250	340
YZ225S-6-H	22	25	51	50	950	1140	30	500	110	2.94	305	380

YZ-H系列双速电动机主要技术数据

型号	功率Kw		电流 A		转速r/min		工作方式	直流电磁制动器			重量Kg
	380V 50Hz	440V 60Hz	380V 50Hz	440V 60Hz	380V 50Hz	440V 60Hz	S2 min	制动力矩 N.m	电压 V	电流 A	无制动器	有制动器
YZ112L-4/12-H	2.2	2.5	6.5	6.4	1350	1660	30	33	110	1.37	52	77
	0.75	0.85	5.4	5.3	430	530	10
YZ132M-4/12-H	3	3.5	8.35	8.4	1360	1660	30	72	110	1.56	80	115
	1.1	1.2	7.6	7.1	430	530	10
YZ132L-4/12-H	4	4.5	10.3	10	1380	1660	30	72	110	1.56	88	123
	1.5	1.7	9.1	9	430	530	10
YZ160L-4/12-H	6.3	7.5	15.4	16.2	1390	1690	30	160	110	1.61	145	185
	2.2	2.5	11.9	11.7	430	530	10
YZ180L-4/12-H	8.5	10	19.3	20.5	1400	1690	30	203	110	2.24	210	255
	3.5	4	17.9	17.7	430	530	10
YZ180L-4/16-H	11	13	24.9	26.7	1420	1730	30	203	110	2.24	220	265
	3	3.5	16.9	16.7	330	390	15
YZ200M-4/16-H	15	17	32.8	33.2	1420	1740	30	250	110	2.23	245	335
	4	4.5	24.1	23.4	340	400	15
YZ200L-4/16-H	18.5	22	40.4	42.4	1420	1740	30	250	110	2.23	295	385
	5.5	6.3	32.6	32.2	340	410	15
YZ160L-4/8-H	12.5	14	26	25.2	1370	1685	30				168
	7.5	8.5	20.4	19.9	680	798	10
YZ225S-4/16-H	20	22.5	45.2	44	1420	1723	10				375
	7.5	8.5	59.2	57.9	334	410	10

YZ-H系列三速电动机主要技术数据

型号	工作方式	额定功率(KW)		额定电流(A)		额定转速(r/min)		直流电磁制动器
	S2-min	380V50Hz	440V60Hz	380V50Hz	440V60Hz	380V50Hz	440V60Hz	电压(V)	电流(A)	制动力矩(N-m)
YZ200S -4/8/16-H	10/30/5	9	10	21．5	20．5	1435	1738	110	2.23	260
		9	10	24．5	23．7	684	837
		4.2	4.7	37.3	36.4	324	406
YZ200L -4/8/16-H		12.5	14	29.3	28.4	1437	1733
		12.5	14	34.3	33.2	689	840
		5.7	6.5	49.5	49.4	330	410
YZ225S -4/8/16-H		16.8	19	38.9	38	1421	1732		2.16	470
		16.8	19	46.2	45	683	835
		8	9.1	67.6	67.9	333	413
YZ225L -4/8/16-H		22.5	25	51.5	49.4	1422	1725
		22.5	25	60.3	57.9	686	858
		10.6	12	85.6	86.3	334	410
YZ250S -4/8/16-H		30	33.5	63.8	61.6	1410	1713		2.65	876
		30	33.5	71.3	68.7	680	832
		14.5	16	91.4	89.5	336	415
YZ250M -4/8/16-H		42	46	86.3	81.6	1410	1707
		42	46	95	89.8	676	830
		20	22	112.6	110	334	414
YZ280S -4/8/16-H		56	63	112.4	109.2	1717	844		2.45	1550
		56	63	120.6	117.2	694	844
		27	30	123.2	121	345	423
YZ280L -4/8/16-H		75	84	148.9	144.2	1427	1729
		75	84	161.5	156.2	692	843
		36	40	164.3	161.2	345	423

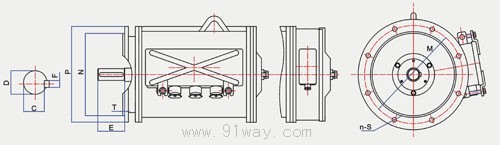

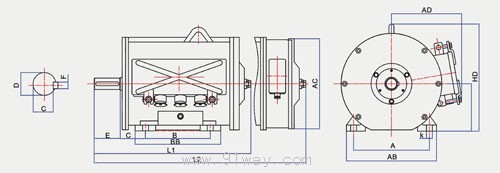

安装及外形尺寸

技术数据

机座	安装尺寸														外形尺寸
机座	A mm	B mm	C mm	D mm	E mm	F mm	H mm	K mm	M mm	N mm	P mm	S mm	T mm	n	AB mm	AD mm	BB mm	L1 mm	L2 mm
200S	318	228	133	48	110	14	200	19	350	300	400	18	5	4	398	275	338	660	790
200L	318	305	133	48	110	14	200	19	350	300	400	18	5		398	275	418	740	670
225S	356	286	149	55	110	16	225	19	400	350	450	18	5		436	300	416	690	890
225L	356	356	149	55	110	16	225	19	400	350	450	18	5		436	300	486	760	960
250S	406	311	168	65	140	18	250	24	500	450	550	18	5	8	506	360	451	845	1025
250M	406	349	168	65	140	18	250	24	500	450	550	18	5		506	360	489	880	1060
280S	457	368	190	75	140	20	280	24	500	450	550	18	5		557	400	508	910	1115
280L	457	457	190	75	140	20	280	24	500	450	550	18			557	400	597	1000	1210

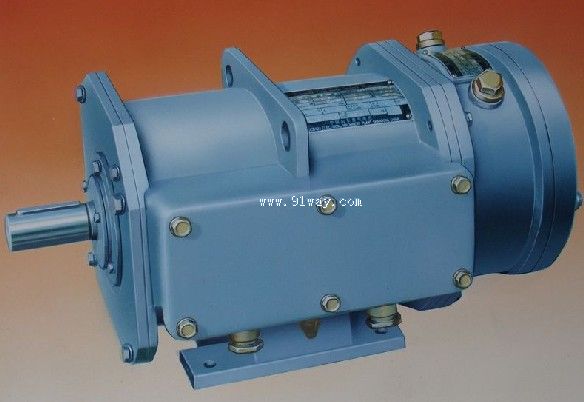

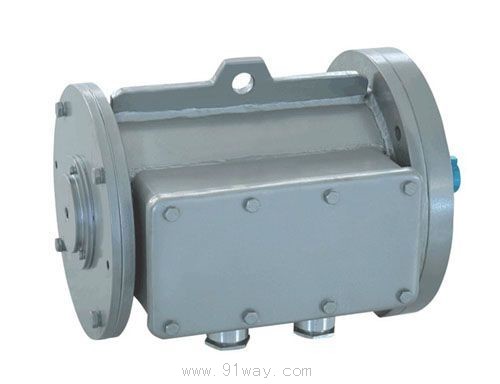

YZ-H系列船用起重三相异步电动机

YZ-H系列船用起重三相异步电动机(单速双速三速)（示意图）
