LFZJ1-10Q在原来LFZJ1-10型电流互感器的基础上，在外表面增加了伞形结构，从而增加了外表面的爬电
距离，能适用于轻污秽地区。

LFZJ1系列电流互感器适用于50Hz、额定电压为10KV及其以下的电力系统中作电流、电能的测量及继电保护之用。

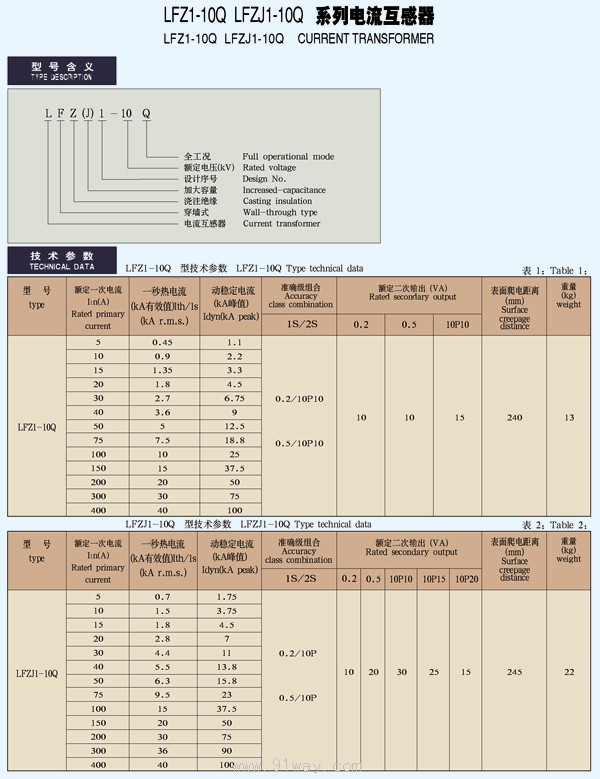

LFZJ1系列电流互感器型号含义

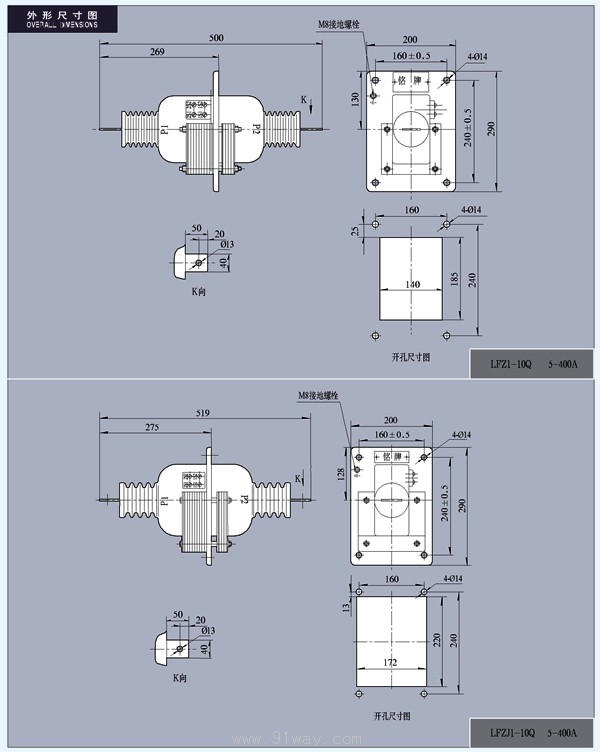

主要技术参数及外形安装尺寸
额定绝缘水平：11.5/42/75KV
额定二次电流：5A
负荷的功率因数为0.8（滞后）

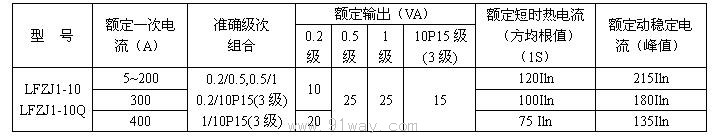

主要技术参数见表
10P级准确限值系数与二次输出关系曲线见图1

结构简介
LFZJ1系列电流互感器为半封闭浇注绝缘结构，铁芯为叠片式矩形铁芯，装在浇注体外面，二次线圈、一次线圈用环氧
树脂混合胶浇在里面。

使用条件
本型互感器为户内安装产品。
最高气温为+40℃，日平均气温不超过30℃，最低气温-5℃。

LFZJ1系列电流互感器
