用途
用于电力系统二次回路及自动化控制回路作为整组和个别元件工作状态的指示器。

特点
○ 宽动作范围：电流型仅一个规格，能满足0.01A-4A全系列18种规格， 电压降小于2.4伏，方便设计现场应用。
○ 复归性能卓越、方式灵活：具有电动复归及手动复归，适应无人值班从控制中心远方复归要求。 手动复归只复归本身信号，不影响其他信号显示保持。复归继电器或按钮接点粘住、 复归端子有复归电位，信号继电器仍能可靠动作。
○ 高可靠：采用日本名牌锁定继电器，失电时信号不丢失，引线合理， 不会产生爬电引起的保护误动作。抗干扰性能强，不会误发动作信号。
○ 触点容量大数量够：有两对大容量动合触点，能满足中央信号及远动遥信要求。
○ 动作速度快：快速动作回路信号继电器仍能可靠动作。
○ 发光二极管指示动作及电源：醒目、寿命长。继电器工作状况一目了然。
○ 有二次动作指示品种：方便事故分析。
○ 多品种：有国内三大继电器厂各种外壳产品，可以替代全部现有信号继电器产品。

系统工作原理方框图

型号及代换参考表

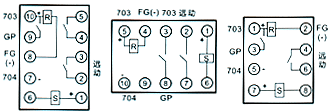

BX-20内部接线图 负电复归	BX-20A内部接线图 负电复归	BX-30内部接线图 负电复归

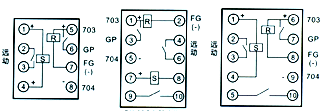

BX-11内部接线图 负电复归	BX-30G内部接线 图负电复归	BX-11G内部接线图 负电复归

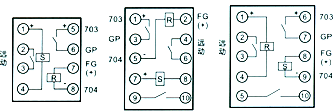

BX-20内部接线图 正电复归	BX-20A内部接线图 正电复归	BX-30内部接线图 正电复归
BX-11内部接线图 正电复归	BX-30G内部接线 图正电复归	BX-11G内部接线图 正电复归

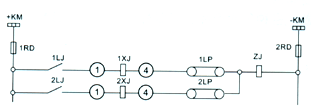

	控制小母线 熔断器 零序1段 零序2段
	信号小母线 零序1段 动作 光字牌回路 零序2段 动作 信号继电器 工作电源回路 信号继电器 复归回路 远方复归 发远动信号
