 产品名称： CT2系列手动操作机构
型号规格： CT2系列手动操作机构
  放大图片 放大图片
产品类别： 常规产品 -- 备品配件 -- 手动操作机构
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
CT2系列手动操作机构产品详细说明：
概述
CT2操作机构采用独特的设计和转动结构，十分合理地实现断路的断开、闭合和再扣。操作灵活，安装简便，调整方便，其性能和质量均优于同类产品。该操作机构能与A,B两种转动柄配合使用，外形美观，用户可根据需要任选一种。
外形及安装尺寸图

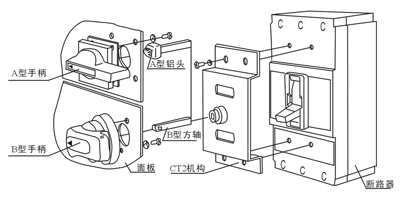

CT2系列手动操作机构装配示意图
CT2系列手动操作机构手柄外型及安装图

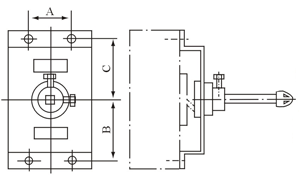

CT2系列手动操作机构外形尺寸

CT2系列手动操作机构外形图1

主要技术参数和外型安装尺寸：

型号规格
配用断路器
外形安装尺寸
A
B
C
CT2-138
CM1、TM30-63L/M/H
25
48.5
48.5
CT2-126
CM1、TM30-100L/M
30
52
52
CT2-127
CM1、TM30-225L/M
35
71
71
CT2-237
CM1-400L
138
97
97
CT2-227
TM30-400
128
97.5
97.5
CT2-228
CM1-630L
168
98
98
CT2-2310
CM1-800
198
121
121
CT2-131
HSM1、ABB-125
25
50
50
CT2-132
HSM1、ABB-160
30
50
50
CT2-133
HSM1、ABB-250
35
70
70
CT2-235
HSM1、ABB-400
45
107
107
CT2-229
HSM1、ABB-630、800
70
119
119
CT2-103
DZ20-100
35
73
73
CT2-106
DZ20-200
35
114
114
CT2-212
DZ20-400Y/C
51
100
100
CT2-213
DZ20-400J/G、630Y/J/C
70
114
114

CT2系列手动操作机构外形图2

 CT2系列手动操作机构外形图3

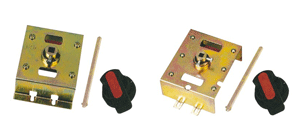

CT2系列手动操作机构

CT2系列手动操作机构
CT2系列手动操作机构（示意图）
