53,EX-2,1617型线轴绝缘子产品详细说明：

53、EX-2、1617型线轴绝缘子概述：|
低压电力线路绝缘子用于工频交流或直流电压1000伏以下的低压配电线路终端，耐张及转角杆上，作为绝缘和固定导线之用

型号：1、线轴式绝缘子：EX-低压线轴式绝缘子
破折号后的数字为产品形状大小代号 GB国标/ANSI美标

53,EX-2,1617型线轴绝缘子主要尺寸和性能参数：

型号				53-1	53-2	53-3	53-4	53-5	EX-2	1617

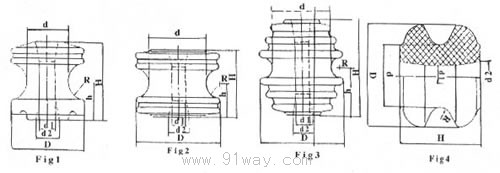

图号				2	1	2	2	3	2	4
适用标准				ANSI	ANSI	ANSI	ANSI	ANSI	GB	GB
主要尺寸 （mm）		H		54	76	81	76	105	75	65
		h		27	38	40.5	38	52.5	37.5	32.5
		D		57	79	76	105	102	70	76
		d		45	45	45	73	73	45	46
		d1		18	18	18	18	18	20	17.5
		d2		22	24	24	24	24	24	22
		R		11	18	11	16	11	16	9
闪络电压 （不小于）	工频	干闪（KV）		20	25	25	25	35
		湿闪 (KV)	垂直	8	12	12	12	18
			水平	10	15	15	15	25
机械破坏负荷（KV）				907	1360	1814	2041	2722	1200	907
重量（KG）				0.22	0.55	0.60	1.15	1.20	0.51	0.4
釉色：白釉或棕釉

53、EX-2、1617型线轴绝缘子
