产品名称：

CT-0.3(1.5)-5BA系列电流互感器

型号规格：

产品类别：

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

CT-0.3(1.5)-5BA系列电流互感器产品详细说明：

CT-0.3(1.5)-5BA系列电流互感器

外观
基本参数	额定一次电流（A）				额定二次电流（mA）					额定负载 Rb（Ω）					最大电流（A）				准确度等级					备注
	0.3				5					20					1.5				0.1
误差限值	正确度等级		电流误差±（％）						相位误差±（ˊ）
			在下列电流时						在下列电流时
			0.01In			≥0.05In			0.01In			0.05In		0.2In			1In			2In		3In				Imax
	0.1		0.2			0.1			15			8		5			5			5		5				5
	0.2		0.4			0.2			30			15		10			10			10		10				10
	注：（1）在电流0.2In~Imax之间，取最大相位差δmax与最小相位差δmin的平均值δe, i点工作电流下的相位差δi与平均值δe之差定义为i点相位误差：△δi=δi-δe. (2)测量温度为：10℃～30℃
工作环境	温度：－25℃～＋60℃；相对湿度：≤95%
主要电气性能	一次绕组和二次绕组间耐受电压不小于3kV、绝缘电阻不小于1GΩ

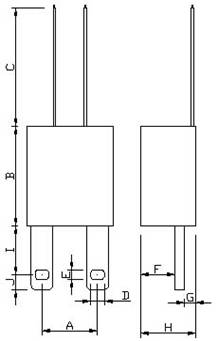

参考尺寸 (mm)		A		B			C	D			E		F		G	H		I			J		K		L		M
	1	20		30			150	5.2			4.2		15.5		6.5	24		10			4
	2	21		30			150	5.2			4.2		15.5		6.5	24		14			4

CT 0.3(1.5)-5BA系列电流互感器
