BHD51防爆接线盒(ⅡB ⅡC)产品详细说明：

BHD51防爆接线盒(ⅡB ⅡC)适用范围
.1.1区 2区危险场所.
.2.IIA IIB IIC类爆炸性气体环境.
* 如要求IIC类或增安型请注明
* 可根据用户要求做成粉尘防爆

产品特点
.铸铝合金外壳,压铸成型,表面喷塑
.进出线口有多种方式及规格,吊盖通头为六角型
.进出线口螺纹可特制
.隔爆面特别增有O型橡胶密封圈,既隔爆有防水,防护等级达到IP65。

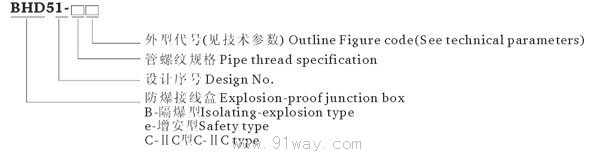

BHD51防爆接线盒(ⅡB ⅡC)型号含义



主要技术数据

BHD51 系列隔爆型接线盒代号,外形及名称一览表

代号 Code	外形 Outline	名称 Description	代号 Code	外形 Outline	名称 Description
A		一通平1 entry in horizon	F		一通吊1 entry hung type
B		直二通平2 direct entries in horizon	G		直二通吊2 direct entries hung type
C		三通平3 entries in horizon	H		三通吊3 entries hung type
D		四通平4 entries in horizon	I		四通吊4 entries hung type
E		直角二通平2 Perpendicular direct entries in horizon	J		直角二通吊2 Perpendicular direct entries hung type

注;1.“○”表示平盖 “◎”表示吊盖
2.在正常情况下,吊盖与通头同口径,如特殊要求可特制
3.通头一般为圆柱管螺纹G1/2〃,G3/4〃 G1〃如特殊要求可特制
标注举例;
1.BHD51-3/4B含义;BHD51隔爆型接线盒,管螺纹为G3/4〃直二通平盖
2.BHD51-1/2J含义;BHD51隔爆型接线盒,管螺纹为G1/2〃直二通吊盖

额定电压(V) Rated voltage	额定电流(A) Rated current	防爆标志 Ex-mark	管螺纹规格(G〃) lnlet thread	防护等级 Protection class
380	20～63	Exd ll BT6(T5) Exd ll CT6(T5) *Exd ll T5*DIPA21T5	1/2 3/4 1 11/2 11/2	IP65

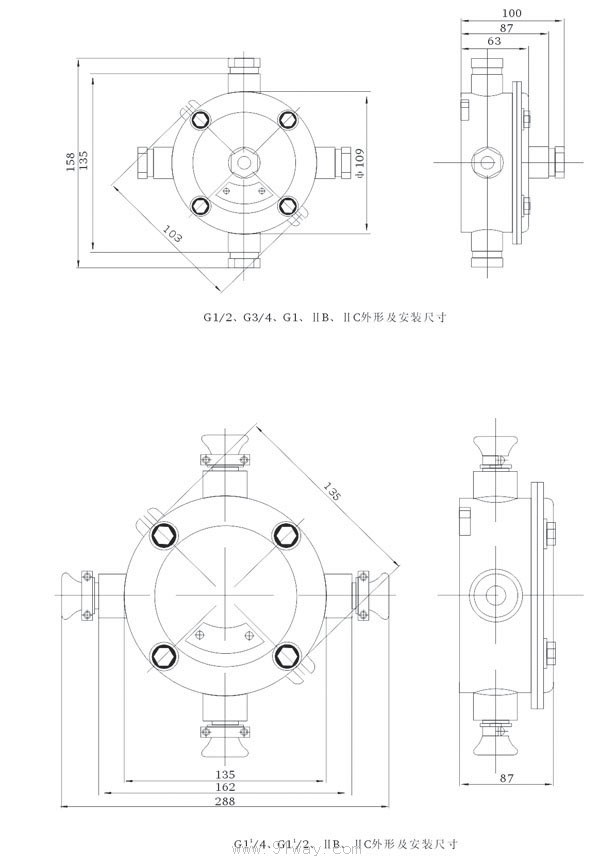

外形举例

BHD51防爆接线盒(ⅡB ⅡC)
