 产品名称： JS-11型回路多电路时间继电器
型号规格： JS-11型回路多电路时间继电器
  放大图片 放大图片
产品类别： 常规产品 -- 低压电器 -- 时间继电器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
JS-11型回路多电路时间继电器产品详细说明：
JS-11型回路多电路时间继电器

代号 延时调整范围 延时触点形式 各延时触点整定值间的最小间隔
220V 50Hz 127V 50Hz 110V 50Hz 动合H 动断D
SRM4.560.000 SRM4.560.040 SRM4.560.080 2-60s - 5 2s
SRM4.560.010 SRM4.560.050 SRM4.560.090 20s-10min 20s
SRM4.560.020 SRM4.560.060 SRM4.560.100 2-60min 2min
SRM4.560.030 SRM4.560.070 SRM4.560.110 40s-20min 40s
SRM4.560.001 SRM4.560.041 SRM4.560.081 2-60s 1 4 2s
SRM4.560.011 SRM4.560.051 SRM4.560.091 20s-10min 20s
SRM4.560.021 SRM4.560.061 SRM4.560.101 2-60min 2min
SRM4.560.031 SRM4.560.071 SRM4.560.111 40s-20min 40s
SRM4.560.002 SRM4.560.042 SRM4.560.082 2-60s 2 3 2s
SRM4.560.012 SRM4.560.052 SRM4.560.092 20s-10min 20s
SRM4.560.022 SRM4.560.062 SRM4.560.102 2-60min 2min
SRM4.560.032 SRM4.560.072 SRM4.560.112 40s-20min 40s
SRM4.560.003 SRM4.560.043 SRM4.560.083 2-60s 3 2 2s
SRM4.560.013 SRM4.560.053 SRM4.560.093 20s-10min 20s
SRM4.560.023 SRM4.560.063 SRM4.560.103 2-60min 2min
SRM4.560.033 SRM4.560.073 SRM4.560.113 40s-20min 40s

额定值 可靠工作电压 线圈消功率（VA） 触点负荷
电压（V） 频率（Hz）
380
127
110 		50 （0.85-1.1）Un ≯25 可闭合持续电流5A；断开功率为250V

注：本继电器是利用同步微电机与电磁伟动机构来产生延时的，适用于各种自动装置中。

号 延时调整范围 延时触点形式
220V 50Hz 127V 50Hz 110V 50Hz 动合H 动断D
SRM4.560.004 SRM4.560.044 SRM4.560.084 2-60s 4 1
SRM4.560.014 SRM4.560.054 SRM4.560.094 20s-10min
SRM4.560.024 SRM4.560.064 SRM4.560.104 2-60min
SRM4.560.034 SRM4.560.074 SRM4.560.114 40s-20min
SRM4.560.005 SRM4.560.045 SRM4.560.085 2-60s 5 -
SRM4.560.015 SRM4.560.055 SRM4.560.095 20s-10min
SRM4.560.025 SRM4.560.065 SRM4.560.105 2-60min
SRM4.560.035 SRM4.560.075 SRM4.560.115 40s-20min
SRM4.560.006 SRM4.560.046 SRM4.560.086 2-60s - 3
SRM4.560.016 SRM4.560.056 SRM4.560.096 20s-10min
SRM4.560.026 SRM4.560.066 SRM4.560.106 2-60min
SRM4.560.036 SRM4.560.076 SRM4.560.116 40s-20min
SRM4.560.007 SRM4.560.047 SRM4.560.087 2-60s 1 2
SRM4.560.017 SRM4.560.057 SRM4.560.097 20s-10min
SRM4.560.027 SRM4.560.067 SRM4.560.107 2-60min
SRM4.560.037 SRM4.560.077 SRM4.560.117 40s-20min
SRM4.560.008 SRM4.560.048 SRM4.560.088 2-60s 2 1
SRM4.560.018 SRM4.560.058 SRM4.560.098 20s-10min
SRM4.560.028 SRM4.560.068 SRM4.560.108 2-60min
SRM4.560.038 SRM4.560.078 SRM4.560.118 40s-20min
SRM4.560.009 SRM4.560.049 SRM4.560.089 2-60s 3 -
SRM4.560.019 SRM4.560.059 SRM4.560.099 20s-10min
SRM4.560.029 SRM4.560.069 SRM4.560.109 2-60min
SRM4.560.039 SRM4.560.079 SRM4.560.119 40s-20min

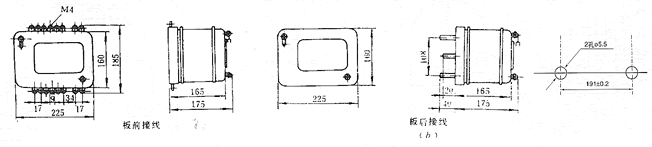

安装尺寸：
 JS-11型回路多电路时间继电器安装尺寸
接线图：
JS-11型回路多电路时间继电器接点图

JS-11型回路多电路时间继电器

JS-11型回路多电路时间继电器
JS-11型回路多电路时间继电器（示意图）
