一、概述

1、产品主要用途
SSJ系列静态时间继电器（以下简称继电器）用于电力系统二次回路继电保护及自动控制回路中，作为延时装
置,使被控元件得到所需延时。本继电器为集成电路静态型继电器，精度高、功耗小、动作时间准确、整定直观方
便、范围宽，工作电源采用开关电源变换，交直流通用，完全可替代电磁型时间继电器。

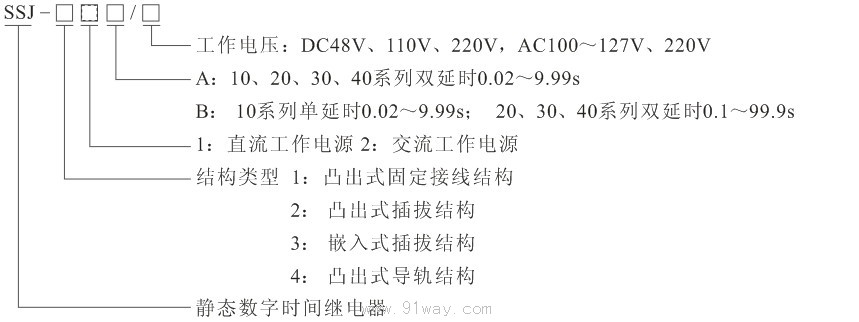

二、继电器型号分类及含义

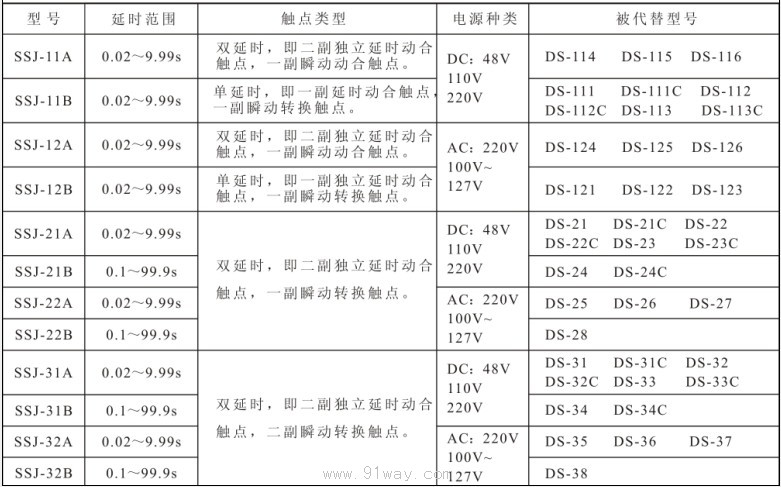

SSJ-42B型静态时间继电器型号与被替换老型号对照表:



三、产品构成及工作原理

1、SSJ-42B型静态时间继电器延时精度远高于DS型电磁式时间继电器，能满足电力系统继电保护中缩短保护时间级差的要求，是目前时间继电器理想的更新换代产品。该继电器外形结构和内部接线、工作方式、整定范围与DS系列时间继电器相同，仅整定方式不同，拨码开关的三位数乘以0.01s或0.1s时间时基即为整定时间，改变整定值无需进行校验。
2、本继电器为动作延时型数字时间继电器，由进口CMOS集成电路构成,继电器由振荡器、分频器和三级脉冲计数器组成，通过BCD码拨码开关整定延时值。
3、继电器通常不带电，施加额定电压后，继电器内部瞬动继电器动作、同时晶振起振,产生时钟脉冲，经分频后由计数器计脉冲数，当所计脉冲数达到延时整定值时，触发器翻转，驱动出口继电器动作，实现所需延时，由于采用了晶体振荡器并增加时间补偿预置电路，对于极短的延时值也严格符合整定值，具有极高的精度。
4、继电器的双延时回路延时相对独立，并各自驱动一个执行继电器,所以两个执行继电器的动合触点按延时长短，可作为继电器的中止和滑动触点使用，但滑动触点闭合后,其闭合状态一直保持到继电器失电返回为止，如用户需滑动触点闭合一定时间后立即返回，订货时需特别注明，并提出滑动触点的闭合持续时间。

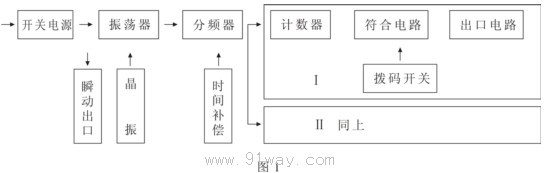

5、继电器原理图见图1。


四、技术要求

1、额定值及规格见上表。
2、延时准确度
a、延时整定值的平均误差：在基准条件下，继电器延时整定值平均误差绝对值不大于整定值的0.1%+3ms；平均误差=(5次测量平均值-整定值)/整定值×100%。
b、延时一致性：在基准条件下，继电器延时一致性不大于整定值的(3-10ms)。
c、在-10～50℃的温度下，任一延时整定值的平均误差(包含一致性)的绝对值不大于整定值的0.1%+5ms。
3、工作电压：动作电压不大于额定电压的70%时，继电器应可靠工作。
4、继电器的返回时间切断电器电源，出口触点返回至起始位置的时间，对于使用直流电源工作的品种，应不大于25ms。
5、继电器的返回电压降低继电器电压不小于额定电压的10%时，继电器触点应可靠返回。
6、功率消耗

DC48V，不大于2W；
DC110V或AC100～127V，不大于4.5W(6.5VA)
DC或AC220V，不大于8.1W(13VA)。
7、热性能要求
本系列继电器可长期通电工作，当环境温度为50℃时，可长期承受1.1倍额定电压值。
8、电源工作特性：电源缓慢升降、突然通/断电或通过抖动触点供电，继电器能够正常工作，并且无零秒出口及瞬动出口现象。

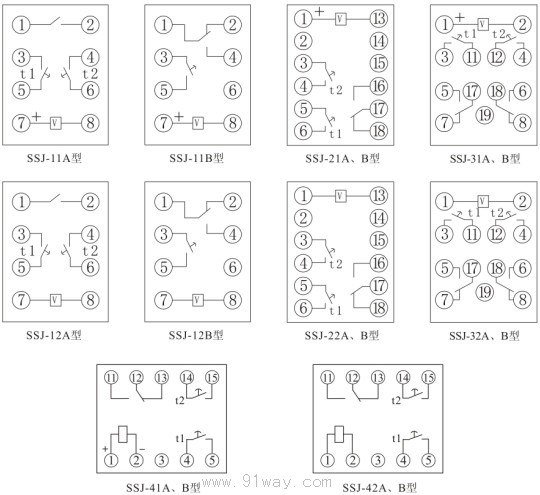

五、SSJ-42B型静态时间继电器内部接线（正视图）



六、外形及开孔尺寸

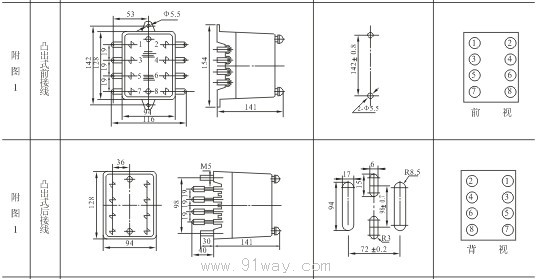

SSJ-10采用凸出式固定结构，外形及安装开孔尺寸详见附图1

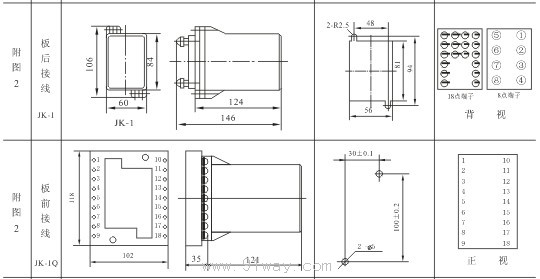

SSJ-20采用凸出式插拔结构，外形及安装开孔尺寸详见附图2

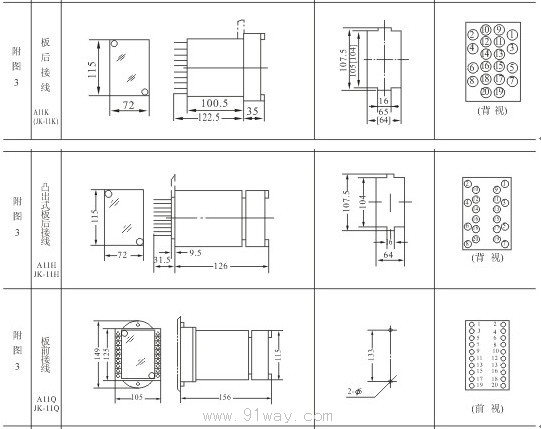

SSJ-30采用嵌入式插入结构，外形及安装开孔尺寸详见附图3

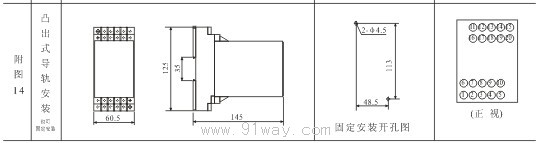

SSJ-40采用凸出式导轨结构，外形及安装开孔尺寸详见附图14
