DRO-160型熔断器式隔离开关产品详细说明：

DRO-160型熔断器式隔离开关用途及特征：

DRO-160熔断器式隔离开关（以下简称开关）额定绝缘电压交流50Hz、690V，额定工作电压至660V、额定电流至160A，主要用于有高短路电流的电路和电动机电路中用作电源开关、隔离开关和应急开关。
开关额定限制预期短路电流（有效值）380V~500V/100KA、660V/50KA。
开关符合国家标准GB/T14048.1、GB14048.3和国际电工委标准IEC947、IEC947-3。

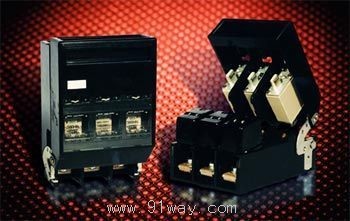

开关由底座和罩盖（载熔装置）两部分组成，呈三相半封闭式结构，正面操作，通过罩盖上的透明板，可以直接观察配装的熔断体额定数据及指示件动作状态，开关可以配装NH000或NH00两种熔断体。开关具有体积小巧、使用安全可靠、熔断体装卸方便、手感操作力小等优点。

DRO-160型熔断器式隔离开关技术参数

序号	额定工作电压（V）	额定工作电流/使用类别		配装熔断体尺码及额定电流		熔断体额定分断能力(KA)	重量(g)
				NH000	NH00
1501	380	160A/AC-22	160A/AC-23	100A	160A	120	1350
	500	160A/AC-22	80A/AC-23			120	1350
	660	160A/AC-21	36A/AC-23			50	1350

开关在不同工作电压、不同使用类别下的工作电流

DRO-160型熔断器式隔离开关开关额定接通和分断能力


额定电压（V）	额定工作电流（A）	使用类别	额 定 接 通 和 分 断 能 力
			接    通			分     断
			I/Ie	U/Ue	COSΦ	Ic/Ie	Ur/Ue	COSΦ
380	160	AC-21	1.5	1.05	0.95	1.5	1.05	0.95
		AC-22	3		0.65	3		0.65
	100	AC-23	10		0.45	8		0.45
500	160	AC-21	1.5	1.05	0.95	1.5	1.05	0.95
	100	AC-22	3		0.65	3		0.65
	50	AC-23	8		0.45	6		0.45
660	100	AC-21	1.5	1.05	0.95	1.5	1.05	0.95
	80	AC-22	3		0.65	3		0.65
	36	AC-23	8		0.45	6		0.45

注：
I——接通电流  U——接通前电压   Ie——额定工作电流
Ue——额定工作电压      Ic——分断电流    Ur——恢复电压
