CT2型手动操作机构产品详细说明：

CT2操作机构采用独特的设计和转动结构，十分合理地实现断路的断开、闭合和再扣。操作灵活，安装简便，调整方便，其性能和质量均优于同类产品。该操作机构能与A、B两种转动柄配合使用，外形美观，用户可根据需要任选一种。

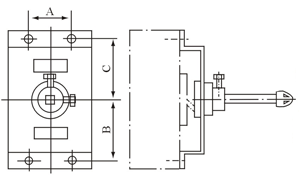

外形及安装尺寸图

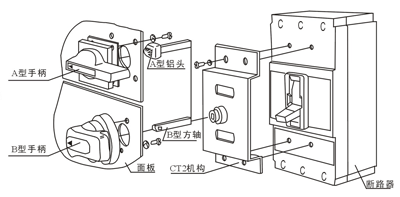

手柄外型及安装图


主要技术参数和外型安装尺寸：

型号规格	配用断路器	外形安装尺寸
		A	B	C
CT2-138	CM1、TM30-63L/M/H	25	48.5	48.5
CT2-126	CM1、TM30-100L/M	30	52	52
CT2-127	CM1、TM30-225L/M	35	71	71
CT2-237	CM1-400L	138	97	97
CT2-227	TM30-400	128	97.5	97.5
CT2-228	CM1-630L	168	98	98
CT2-2310	CM1-800	198	121	121
CT2-131	HSM1、ABB-125	25	50	50
CT2-132	HSM1、ABB-160	30	50	50
CT2-133	HSM1、ABB-250	35	70	70
CT2-235	HSM1、ABB-400	45	107	107
CT2-229	HSM1、ABB-630、800	70	119	119
CT2-103	DZ20-100	35	73	73
CT2-106	DZ20-200	35	114	114
CT2-212	DZ20-400Y/C	51	100	100
CT2-213	DZ20-400J/G、630Y/J/C	70	114	114

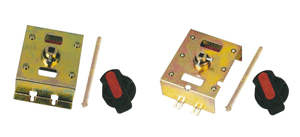

CT2型手动操作机构
