产品名称：

MZD1系列交流单相制动电磁铁

型号规格：

MZD1-100 MZD1-200 MZD1-300

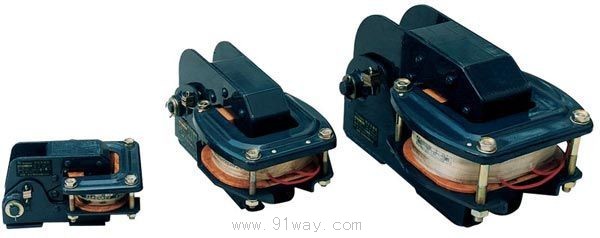

MZD1系列交流单相制动电磁铁

产品类别：

常规产品 -- 低压电器 -- 交流阀用电磁铁

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

MZD1系列交流单相制动电磁铁产品详细说明：

MZD1系列交流单相制动电磁铁型号含义：

安装尺寸：

概述
MZD1系列直流阀用电磁铁是操动制动器做机械制动用. 通常与闸瓦式制动器配合使用,在电气传动装置中用做电动机的机械制动,以达到准确和迅速停车的目的.

MZD1系列交流单相制动电磁铁主要技术参数

型号	电磁铁转矩N·m		衔铁重力转矩 N·m	回转角(°)	额定回转角度下制动杆的位移 mm
	通电持续率
	40%	100%
MZD1-100	55	3	0.5	7.5	3
MZD1-200	40	20	3.6	5.5	3.8
MZD1-300	100	40	9.2	5.5	4.4

MZD1系列交流单相制动电磁铁外形及安装尺寸

型号	尺寸(mm)													a (°)
型号	L	L1	L2	L3	B	H	H1	H2	D	R	A	A1	A2	a (°)
MZD1-100	30	7	107	128	128	181	9	18	6.5	4.5	22	30	85	7.5
MZD1-200	56	9	173	205	176	296	13	27	6.5	6.5	40	38	140	5.5
MZD1-300	85	12	228	270	243	385	17	40	6.5	8.5	46	54	224	5.5

MQJ2系列交流牵引电磁铁

MZD1系列交流单相制动电磁铁

MZD1系列交流单相制动电磁铁（示意图）
