 产品名称： MSK型馈线电涌保护器
型号规格： MSK型馈线电涌保护器
  放大图片 放大图片
产品类别： 常规产品 -- 低压电器 -- 低压避雷器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 四川
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
MSK型馈线电涌保护器产品详细说明：

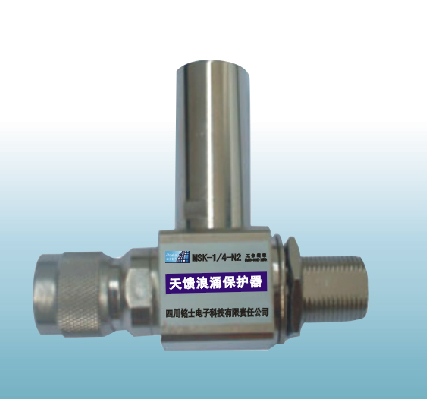

MSK型馈线电涌保护器外形图1

MSK-λ/4-N2

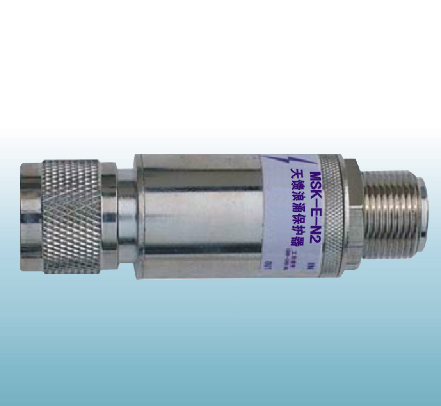

MSK型馈线电涌保护器外形图2
  MSK-E-N2

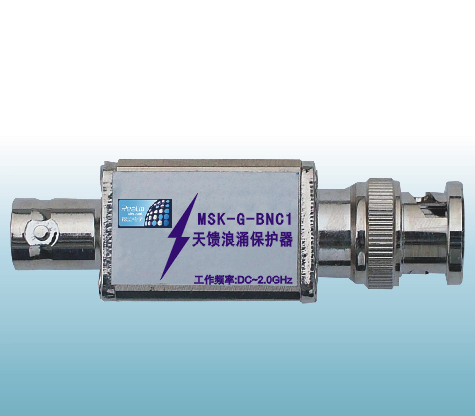

MSK型馈线电涌保护器外形图3
 MSK-G-BNC1

  技术指标---λ/4型系列

型号 MSK-λ/4-N1 MSK-λ/4-N2 MSK-λ/4-N3 MSK-λ/4-N4 MSK-λ/4-N5 MSK-λ/4-N6
接口型式 N（K/J） N（K/J） N（K/J） N（K/J） N（K/J） N（K/J）
特性阻抗 50Ω 50Ω 50Ω 50Ω 50Ω 50Ω
频率范围 130~470MHz 800~960MHz 1700~2400MHz 800~2500MHz 3350~3600MHz 5000~6000MHz
适用功率 300W 300W 150W 300W 150W 25W
驻波系数 ≤1.2 ≤1.2 ≤1.15 ≤1.2 ≤1.2 ≤1.2
插入损耗 ≤0.2dB ≤0.2dB ≤0.2dB ≤0.2dB ≤0.2dB ≤0.2dB

标称放电电流

 5kA 5kA 20kA 20kA 20kA 20kA
最大放电电流 10kA 40kA 40kA 40kA 40kA 40kA
限制电压 ≤100V ≤100V ≤100V ≤100V ≤100V ≤100V
用途   GSM基站 GSM基站 3G系统及无线电 微波通信站 无线电通信站

型号 MSK-1/4-DIN7/16 MSK-1/4-DIN/N2 MSK-1/4-DIN/1N3 MSK-1/4-N7
接口型式 DIN7/16（K/J） DIN/N（K/J） DIN/N（K/J） N（K/J
特性阻抗 50Ω 50Ω 50Ω 50Ω
频率范围 800~1000；1600~2500MHz 800~960MHz 800~960MHz 800~960MHz
使用功率 500W 500W 500W 20W
驻波系数 ≤1.2 ≤1.15 ≤1.15 ≤1.15
插入损耗 ≤0.15db ≤0.15db ≤0.15db ≤0.15db
标称放电电流 40kA 20kA 20kA 20kA
最大放电电流 60kA 60kA 60kA 60kA
限制电压 ≤100V ≤100V ≤100V ≤100V
用途 大功率、宽带通信设备 GSM基站 3G基站 无线电收发设备

 技术指标---微带系列

型号 MSK-E-N1 MSK-E-N2 MSK-E-N3 MSK-E-N4 MSK-E-N5 MSK-E-N6
接口型式 N（K/J） N（K/J） N（K/J） N（K/J） N（K/J） N（K/J）
特性阻抗 50Ω 50Ω 50Ω 50Ω 50Ω 50Ω
频率范围 100~500MHz 100~500MHz 100~500MHz 100~500MHz 1500~2000MHz 1500~2000MHz
使用功率 60W 60W 60W 60W 60W 60W
驻波系数 ≤1.2 ≤1.2 ≤1.2 ≤1.2 ≤1.15 ≤1.15
插入损耗 ≤0.2dB ≤0.2dB ≤0.2dB ≤0.2dB ≤0.2dB ≤0.2dB
标称放电电流 5kA 5kA 5kA 5kA 5kA 5kA
最大放电电流 10kA 10kA 10kA &10kA 10kA 10kA
限制电压 ≤190V ≤190V ≤100V ≤40V ≤40V ≤40V

用途 通信设备   通信设备 通信设备 GSM基站 PHS基站 W、TD基站 无线局域网

型号 MSK-E-L16N MSK-E-TNE MSK-E-DIN7/164 MSK-1E-N8 MSK-E-N7 MSK-E-N11
接口型式 L16N（K/J） TNC（K/J） L16N（K/J） N（K/J） N（K/J） N（K/J）
特性阻抗 50Ω 50Ω 50Ω 50Ω 50Ω 50Ω
频率范围 3~30MHz 3~30MHz 700~1000MHz 800~1000MHz 700~1000MHz 800~1000MHz
使用功率 60W 60W 100W 300W 100W 300W
驻波系数 ≤1.2 ≤1.2 ≤1.2 ≤1.15 ≤1.15 ≤1.2
插入损耗 ≤0.2dB ≤0.2dB ≤0.2dB ≤0.2dB ≤0.2dB ≤0.2dB
标称放电电流 5kA 5kA 10kA 10kA 10kA 10kA
最大放电电流 10kA 10kA 20kA 20kA 20kA 20kA
限制电压 ≤300V ≤40V ≤40V ≤40V ≤40V ≤40V
直流馈电     12V 5V 12V  5V
用途 通信设备 PHS基站 通信设备 通信设备、3G基站 通信设备 通信设备、3G基站

  技术指标---同轴系列

型号 MSK-TNC3 MSK-G-BNC1 MSK-G-N2 MSK-G-DIN7/16 MSK-G-F1 MSK-G-F2 MSK-G-FL10
接口型式 TNC（K/J） BNC（K/J） N（K/J） DIN7/16（K/J） F（K/J）3/8〞螺纹 F（K/J）3/8〞螺纹 FL10（K/J）
特性阻抗 50Ω 50Ω 50Ω 50Ω 75Ω 75Ω 75Ω
频率范围 DC~2500MHz DC~2500MHz DC~2500MHz DC~2500MHz DC~2500MHz DC~1500MHz DC~1500MHz
使用功率 100W 100W 100W 100W 100W 100W 100W
驻波系数 ≤1.2 ≤1.2 ≤1.2 ≤1.2 ≤1.2 ≤1.5 ≤1.5
插入损耗 ≤0.3dB ≤0.3dB ≤0.3dB ≤0.3dB ≤1.2 ≤2.0 ≤1.5
标称放电电流 10kA 10kA 10kA 10kA 5kA 5kA 5kA
最大放电电流 20kA 20kA 20kA 20kA 10kA 10kA 10kA
限制电压 ≤700V ≤700V ≤700V ≤700V ≤700V ≤700V ≤700V
直流馈电         230V   230V
用途 通信设备 通信设备 通信设备 通信设备 卫星电视地面站 有线电视 卫星电视地面站 有线电视 卫星电视地面站 有线电视


MSK型馈线电涌保护器

MSK型馈线电涌保护器
MSK型馈线电涌保护器（示意图）
