产品名称：

ZSW系列132kV户外支柱绝缘子

型号规格：

ZSW系列132kV户外支柱绝缘子

产品类别：

常规产品 -- 高压电器 -- 瓷瓶绝缘子

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

ZSW系列132kV户外支柱绝缘子产品详细说明：

ZSW系列132kV户外支柱绝缘子

序号	型号	额定电压 kV	公称爬电距离mm	主要尺寸mm						破坏负荷		重量 kg
				高度	伞径	上附件安装孔		下附件安装孔		弯曲 kN	扭转kN· m
				高度	伞径	孔距	孔径	孔距	孔径
				H	φD	φa₁	d₁	φa₂	d₂
14	ZSW10-126/8-3	126	3150	1060	228	127	4-M16	250	8-φ18	8	4	63
15	ZSW11-126/8-3	126	3150	1060	228	140	4-M12	250	8-φ18	8	4	62
16	ZSW12-126/8-3	126	3150	1060	228	140	4-M12	225	4-φ18	8	4	61
17	ZSW13-126/8-3	126	3150	1060	228	140	4-M12	140	4-M12	8	4	59
18	ZSW14-126/8-3	126	3150	1080	230	140	4-M12	225	4-φ18	8	4	62
19	ZSW15-126/8-3	126	3150	1080	230	140	4-M12	140	4-M12	8	4	60
20	ZSW16-126/8-3	126	3150	1080	230	225	4-φ18	250	4-φ18	8	4	66
21	ZSW17-126/8-3	126	3150	1150	225	140	4-M12	140	4-M12	8	4	65
22	ZSW6-126/8-3	126	3150	1150	225	140	4-M12	225	4-φ18	8	4	67
23	ZSW9-126/8-3	126	3150	1150	225	225	4-φ18	225	4-φ18	8	4	70
24	ZSW18-126/8-3	126	3150	1150	225	190	4-φ14	225	4-φ18	8	4	69
25	ZSW19-126/8-3	126	3150	1150	225	127	4-M16	225	4-φ18	8	4	69
26	ZSW-126/8-4	126	3906	1150	245	140	4-M12	225	4-φ18	8	4	73
27	ZSW1-126/8-4	126	3906	1150	245	127	4-M16	127	4-M16	8	4	74
28	ZSW2-126/8-4	126	3906	1150	245	140	4-M12	250	8-φ18	8	4	77
29	ZSW3-126/8-4	126	3906	1150	245	140	4-M12	140	4-M12	8	4	72
30	ZSW5-126/8-4	126	3906	1150	245	225	4-φ18	225	4-φ18	8	4	78
311	ZSW6-126/8-4	126	3906	1150	245	127	4-M16	225	4-φ18	8	4	73
32	ZSW7-126/8-4	126	3906	1150	245	127	4-M16	250	4-φ18	8	4	77
33	ZSW7-126/8-3	126	3150	1170	235	140	4-M12	225	4-φ18	8	4	66
34	ZSW20-126/8-3	126	3150	1170	225	140	4-M12	140	4-M12	8	4	65
35	ZSW21-126/8-3	126	3150	1170	225	225	4-φ18	225	4-φ18	8	4	68
36	ZSW8-126/8-4	126	3906	1170	245	140	4-M12	225	4-φ18	8	4	73
37	ZSW1X-126/8-3	126	3150	1170	240	250	4-φ18	225	4-φ18	8	4	75
38	ZSW-126/8-3	126	3150	1200	225	140	4-M12	225	4-φ18	8	4	67
39	ZSW22-126/8-3	126	3150	1200	225	127	4-M16	250	8-φ18	8	4	74
40	ZSW23-126/8-3	126	3150	1200	225	140	4-M12	250	8-φ18	8	4	74
41	ZSW24-126/8-3	126	3150	1200	225	140	4-M12	225	4-φ18	8	4	71
42	ZSW24-126/8K-3	126	3150	1200	225	225	4-φ18	225	4-φ18	8	4	73
43	ZSW24-126/8L-3	126	3150	1200	225	140	4-M12	140	4-M12	8	4	70
44	ZSW3-126/8K-3	126	3150	1200	225	225	4-φ18	225	4-φ18	8	7	76
45	ZSW-126/8K-3	126	3150	1200	225	225	4-φ18	225	4-φ18	8	4	69
46	ZSW7-126/8K-3	126	3150	1200	225	225	4-φ18	250	4-φ18	8	7	78
47	ZSW5-126/8-3	126	3150	1200	225	250	4-φ22	225	4-φ18	8	4	80
48	ZSW8-126/8.5-3	126	3150	1200	225	225	4-φ18	250	4-φ22	8.5	7	82
49	ZSW28-126/8-3	126	3150	1200	225	225	4-φ18	270	4-φ18	8	4	79
50	ZSW25-126/8-3	126	3150	1200	225	250	4-φ18	250	8-φ18	8	4	77
51	ZSW26-126/8-4	126	3906	1200	245	190	4-φ14	225	4-φ18	8	4	81
52	ZSW27-126/8-4	126	3906	1200	245	127	4-M16	250	8-φ18	8	4	82
53	ZSWX-126/8-3	126	3150	1200	225	225	4-φ18	140	4-M12	8	4	66
54	ZSW4-126/8-4	126	3906	1200	245	140	4-M12	225	4-φ18	8	4	80
55	ZSW8-126/8-4	126	3906	1200	245	225	4-φ18	225	4-φ18	8	4	81
56	ZSW4-145/8.5-3	145	3906	1400	235	225	4-φ18	275	8-φ18	8.5	4	89
57	ZSW-145/8K-4	145	4500	1400	245	225	4-φ18	225	4-φ18	8	4	82
58	ZSW1-145/8-4	145	4500	1400	245	140	4-M12	225	4-φ18	8	4	79
59	ZSW2-145/8L-4	145	4500	1420	245	140	4-M12	140	4-M12	8	4	78.5
60	ZSW1-145/8-3	145	4100	1500	235	225	4-φ18	225	4-φ18	8	4	94

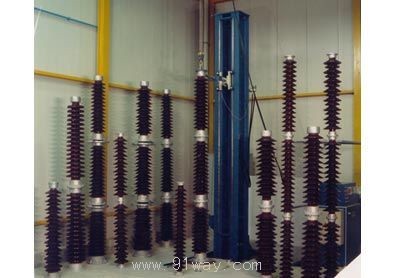

ZSW系列132kV户外支柱绝缘子

ZSW系列132kV户外支柱绝缘子

ZSW系列132kV户外支柱绝缘子（示意图）
