产品名称：

DP系列分离式铁心电流互感器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 低压电流互感器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

DP系列分离式铁心电流互感器产品详细说明：

DP系列分离式铁心电流互感器

分离式铁心互感器系列：
系列互感器是为了方便安装而特别设计的。因为有了分离式铁心，所以安装时无需打开任何电缆或汇流排。
普通互感器的连接往往需要中止一次电流，以便让电缆或者汇流排穿过互感器的铁心，亦或把电缆与一次接线端子连接。AP系列互感器铁心可以很容易被打开，无需中止线路就可以安装和连接，因此既节约时间又节省安装成本。
互感器主要技术特征：
-尺寸小，便于安装。
-内部窗口大，可以穿过夹钳、电缆或汇流排。
-各样尺寸的选择，适用所有现行安装方式。
-高精度及可靠性。

分离式铁心互感器技术规格：
一次电流: 100A-5000A
二次电流: 5A, 1A
标准: IEC44-1, BS7626
最大电压: 0.72/3kV
频率: 50/60Hz
额定负载: 1VA-30VA
精度: 0.5, 1.0, 3.0
短时热电流: Ith=100×In
额定安全系数: FS<5

型号	额定电流比
		精度: 0.5级
		VA
AP-23	100	-
	150	-
	200	-
	250	-
	300	1.5
	400	2.5
AP-58	250	1.5
	300	1.5
	400	1.5
	500	2.5
	600	2.5
	750	2.5
	800	2.5
	1000	5
AP-88	250	1.5
	300	1.5
	400	1.5
	500	2.5
	600	2.5
	750	2.5
	800	2.5
	1000	5
AP-812	500	2.5
	600	2.5
	750	2.5
	800	2.5
	1000	5
	1200	6
	1250	7.5
	1500	7.5
AP-816	1000	10
	1500	15
	2000	15
	2500	15
	3000	20
	4000	20
	5000	20

型号	A	B	C	D	E	F	G	H	I	重量(kg)
AP-23	20	30	51	89	111	34	47	40	32	0.75
AP-58	50	80	78	114	145	32	32	32	33	0.90
AP-88	80	80	108	144	145	32	32	32	33	1.05
AP-812	80	120	108	144	185	32	32	32	33	1.25
AP-816	80	160	120	184	245	52	47	52	38	4.30

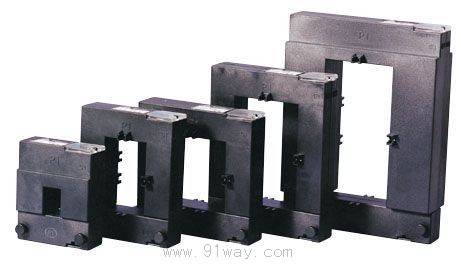

DP系列分离式铁心电流互感器

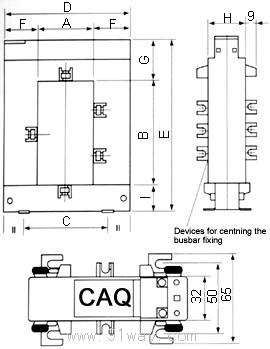

DP系列分离式铁心电流互感器（示意图）
