产品名称：

JZ-3系列柱式称重传感器

型号规格：

放大图片

产品类别：

常规产品 -- 仪器仪表 -- 称重传感器

参考价格：

厂价直销

产品品牌：

余姚传感器厂

产品产地：

浙江

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

JZ-3系列柱式称重传感器产品详细说明：

JZ-3柱式传感器系列

高精度，高可靠性、互换性好
可适用于制作轨道衡、汽车衡、料斗秤、电子皮带秤、试验机等,可做成高温系列
精度等级：0.03、0.05
灵敏度：1.5～2.0±0.005mV/V
输入阻抗：380±20Ω
输出阻抗：320±2Ω
绝缘电阻：≥5000MΩ
最大供桥电压：15V
安全过载：150％F.S.
温度范围：-30℃～+70℃ （常温系列）
　　　　　 -30℃～+250℃（高温系列）
防护等级：IP67
电缆：输入（+）红输出（+）兰输入（-）黄输出（-）白长度6M

型号	量程 \ 尺寸(mm)	H	L1	L2	L3	L4	4-D	Φ	H1	4-M
LDL-JZ-3-0.5～1Y	Jz-3-0.5～1t	140	150	100	115	65	Φ14	Φ65	88	M6深8
LDL-JZ-3-1～4Y	Jz-3-1～4t	140	150	100	115	65	Φ14	Φ65	88	M6深8
LDL-JZ-5～7Y	Jz-3-5～7t	148	150	100	115	65	Φ14	Φ65	96	M6深8
LDL-JZ-10～30Y	Jz-3-10～30t	182	150	100	115	65	Φ14	Φ87	130	M8深8
LDL-JZ-50～100Y	Jz-3-50～100t	268	180	130	145	95	Φ18	Φ134	178	M10深15
LDL-JZ-150～200Y	Jz-3-150～200t	385	220	180	185	135	Φ26	Φ160	270	M16深15
LDL-JZ-300Y	Jz-3-300	460	245	195	200	150	Φ26	Φ200	330	M20深25
LDL-JZ-500Y	Jz-3-500t	530	275	225	230	180	Φ26	Φ235	385	M24深30

JZ-3系列柱式称重传感器

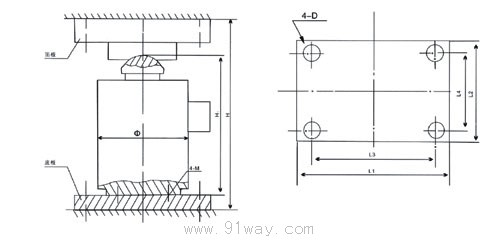

JZ-3系列柱式称重传感器（示意图）
