产品名称: | QS-2S系列桥式称重传感器 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 仪器仪表 -- 称重传感器 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 余姚传感器厂 | |||||
产品产地: | 浙江 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|
QS-2S桥式传感器系列
高精度,高可靠性、高度低,互换性好
适用于地上衡,钢材秤等,可做成高温、防水系列
精度等级:0.03、0.05
灵敏度:2.0±0.005mV/V
输入阻抗:780±30Ω(常温系列)
380±20Ω(高温系列)
输出阻抗:700+6-3Ω(常温系列)
350±2Ω(高温系列)
绝缘电阻:≥5000MΩ
最大供桥电压:15V
安全过载:150%F.S.
温度范围:-30℃~+70℃(常温系列)
-30℃~+250℃(高温系列)
防护等级:IP66、IP67
电缆:输入(+)红 输出(+)兰 输入(-)黄 输出(-)白 长度10M

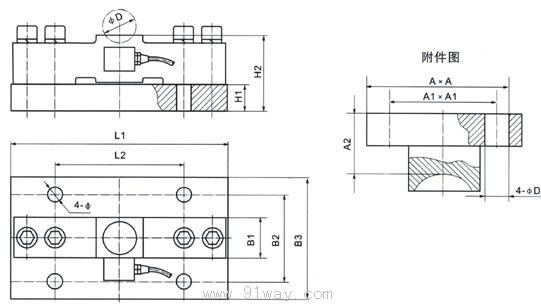

程 \ 尺寸(mm) |
L1 |
L2 |
B1 |
B2 |
B3 |
H1 |
H2 |
4-Φ |
建议D |
SR×深 |
0.5-2 |
200 |
174 |
45 |
70 |
100 |
20 |
72 |
13 |
24 |
24×8 |
3-6 |
230 |
174 |
45 |
70 |
100 |
25 |
79 |
13 |
30 |
24×8 |
8-20 |
318 |
192 |
60 |
128 |
182 |
35 |
112 |
22 |
50 |
38×11 |
25-40 |
318 |
192 |
80 |
128 |
182 |
35 |
125 |
22 |
50 |
38×11 |
50-100 |
398 |
238 |
100 |
162 |
220 |
45 |
163 |
28 |
63.5 |
38×18 |
量程 \ 尺寸(mm) |
A |
A1 |
A2 |
4-ΦD |
0.5-6 |
100 |
70 |
25 |
13 |
8-20 |
110 |
80 |
40 |
17 |
25-40 |
140 |
100 |
40 |
21 |
50-100 |
170 |
120 |
50 |
23 |

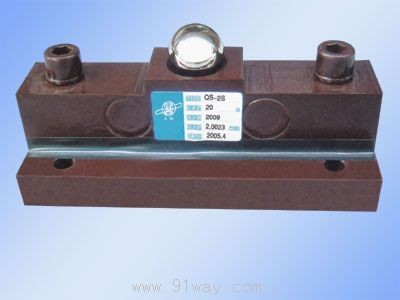

QS-2S系列桥式称重传感器
