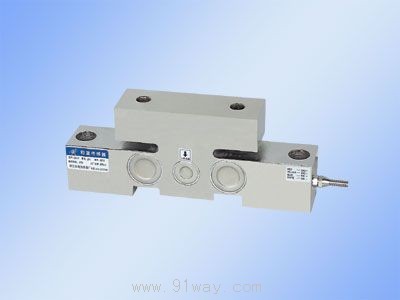

产品名称: QS-H系列平面桥式称重传感器
型号规格: QS-H系列平面桥式称重传感器
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 称重传感器
分栏标签
参考价格: 厂价直销
产品品牌: 余姚传感器厂
产品产地: 浙江
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
QS-H系列平面桥式称重传感器产品详细说明:
QS-H平面桥式传感器系列
高精度、高可靠性、安装使用方便,互换性好。可做成高温系列

QS-H系列平面桥式称重传感器适用于钢材秤、钢包秤,各种力值检测
精度等级:0.03、0.05
灵敏度:1.5~2.0±0.005mV/V
输入阻抗:780±20Ω(常温系列)
     380±20Ω(高温系列)
输出阻抗:700±2Ω(常温系列)
     350±2Ω(高温系列)
绝缘电阻:≥5000MΩ
最大供桥电压:15V
安全过载:150%F.S.
温度范围:-30℃~+70℃(常温系列)
     -30℃~+250℃(高温系列)
防护等级:IP66、IP67
电缆:输入(+)红 输出(+)兰 输入(-)黄 输出(-)白 长度6M

量程 \ 尺寸(mm)

L1

L2

L3

L4

B1

B2

B3

H1

H2

M

4-Φ

0.5-2t

200

174

125

95

100

70

45

100

20

M12

Φ13

3-6t

230

174

140

110

100

70

45

114

25

M16

Φ13

8-20t

318

192

180

120

182

128

60

166

42

M20

Φ22

25t-30t

318

192

180

120

182

128

65

166

42

M20

Φ22

40t-60t

395

200

200

160

182

128

80

180

48

间距40
4-M20

Φ22

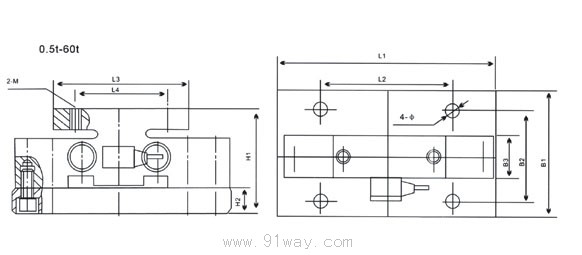

QS-H系列平面桥式称重传感器外形尺寸
QS-H系列平面桥式称重传感器

QS-H系列平面桥式称重传感器
