产品名称：

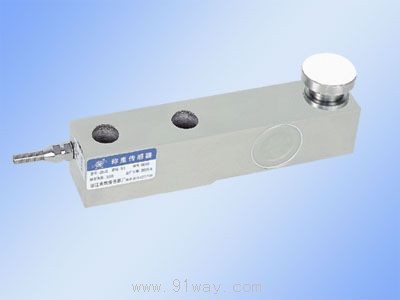

JX-2系列悬臂梁式称重传感器

型号规格：

放大图片

产品类别：

常规产品 -- 仪器仪表 -- 称重传感器

参考价格：

厂价直销

产品品牌：

余姚传感器厂

产品产地：

浙江

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

JX-2系列悬臂梁式称重传感器产品详细说明：

JX-2悬臂梁式传感器系列
　高精度、高可靠性、互换性好
　适用于汽车衡、地上衡、皮带秤、料斗秤等
　精度等级：0.02
　灵敏度： 2.0±0.005mV/V
　输入阻抗：380±15Ω
　输出阻抗：350±2Ω
　绝缘电阻：≥5000MΩ
　最大供桥电压：15V
　安全过载：150％F.S.
　温度范围：-30℃～+70℃
　防护等级：IP67
　电缆：输入（+）红输出（+）兰输入（-）黄输出（-）白长度6M

型号	量程 \ 尺寸(mm)		L1	L2	L3	L4	B1	B2	B4	Φ	H	P承载
JX-2	1.2.3t	B	203	19	64	98	43	37	20	2-Φ13	57.9	M12
												SR17.5深7
		D										Φ16-Φ32
	5t	B	235	23	66	124	52	48	24	2-Φ21	78.7	M20
												SR17.5深7
		D										Φ22-Φ38
	10t	B	279	25	82	140	67	60	30	2-Φ28	127.7	M24
												SR17.5深7
		D										Φ32-Φ48
	20t	D	318	32	89	159	82.5	70	30	2-Φ34	143.7	Φ38-Φ54

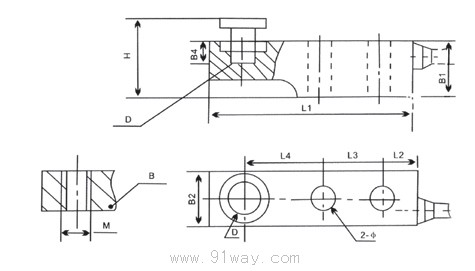

JX-2系列悬臂梁式称重传感器（示意图）
