LX3-2,LX3-4,LX3-7(LJ),LXM系列零序电流互感器产品详细说明：

一、概述
LX3-2、LX3-4、LX3-7等同于LJ零序电流互感器用于系统产生零序接地电流时与继电器保护装置或信号装置配合使用，使装置元件动作，实现保护和监控。

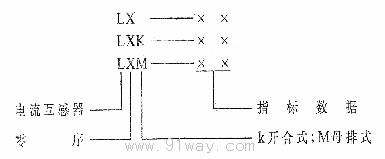

二、型号含义

三、LX3-2,LX3-4,LX3-7(LJ),LXM系列零序电流互感器类别及主要数据
(1) 新型LX3-2、LX3-4、LX3-7是粗电缆型零序互感器，采用树脂浇注成全密封，使绝缘性能更好，外型更美观，安装更方便。该互感器与DD11/60类继电器配合使用，二次负荷10Ω。

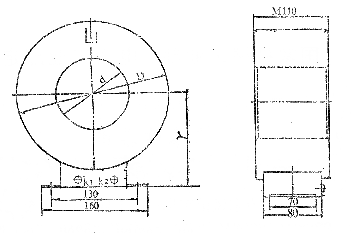

图1 系列互感器外形尺寸图一

表1 LX系列互感器外形尺寸(一)

新型号	旧型号	内d	外D	厚M	孔中心主r	安装孔距	零序电流	二次电流
LX3-2	LJ-2	110	230	110	140	130	1-3A	0.06A
LX3-4	LJ-4	140	285	110	168	130	1-3A	0.06A
LX3-7	LJ-7	185	310	110	180	130	1-8A	0.06A

(2)同等产品LJ-2、LJ-4、LJ-7电缆型零序互感器的外绝缘是用绝缘带包扎的。

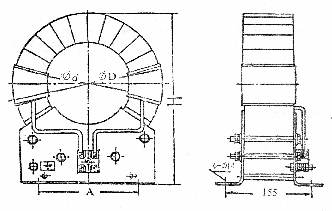

图2 LJ系列互感器外形尺寸

表2 LJ系列互感器外形尺寸

型号	A	H	内φd	外φD	重量(kg)
LJ-2	145	295	110	230	21
LJ-4	220	355	140	285	29
LJ-7	240	385	185	310	31

(3) LX3-φ75、LX3-φ100、LX3-φ125是细电缆型零序互感器。
型互感器采用树脂浇注成全密封，具有绝缘性能好，外型美观，安装方便的特点。该型互感器与DD11/0.2类继电器配合使用，一次零序电流10A，二次电流0.2A，二次负荷10Ω。

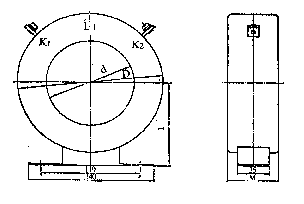

图3 LX系列互感器外形尺寸图三

表3 LX系列互感器外形尺寸(三)

新型号	旧型号	内d	外D	厚M	安装孔距	孔中心高r
LX3-Φ75	LJ-Φ75	75	135	55	110	85
LX3-Φ100	LJ-Φ100	100	160	55	110	95
LX3-Φ125	LJ-Φ125	125	195	66	110	125

(4) LXK-Φ100、LXK-Φ120开口式电缆型零序互感器。
该零序互感器的铁芯分成两边可折，便于在已铺设电缆的情况下安装，互感器的两边分别树脂浇注，具有绝缘性能好，外形美观，安装方便等特点。该互感器与DD11/60类继电器配合使用，一次零序电流3-5A，二次电流0.06A，二次负荷10Ω。

图4 LXK系列互感器外形尺寸

表4 LXK系列互感器外形尺寸

外型	LXK Φ100	LXK Φ120
内Φ	100	120
外D	195	250
H	220	275
Y	123	150
M	85	100

(5) LXM-1，LXM-2，LXM-3母排式零序互感器。该型互感器与DD11/60类继电器配合使用，一次零序电流2.4A，二次电流0.06A，二次负荷10Ω。

图5 LXM系列互感器外形尺寸

新型号	旧型号	铜根数	额定电流	热稳定电流	动稳定电流
LXM-1	LXM-1	1根	1750A	24kV	60kV
LXM-2	LXM-2	2根并	3000A	48kV	120kV
LXM-3	LXM-3	3根并	4000A	72kV	180kV

注 以上各型号互感器，若零序电流及继电器参数有别，请具体提出。
(6) 中性点接地电缆式零序电流互感器。
1) 目前我国6、10kV电网中性点大电流接地和中性点小电流接地的型式逐渐增多，因此，其零序电流互感器如下规格：
(a) 150/5A,200/5A，负荷0.6Ω。
(b) 40/0.5A，75/0.5A，100/0.5A，负荷13Ω。此外还可根据用户的要求，设计制造其他规格的零序电流互感器。

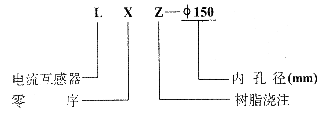

2) 型号含义

3) 主要技术数据见表6。
表6 主要技术数据

型号	内径 d	外径D	厚度M	孔中心 高Y	安装孔距	一次电流	一次电流	二次负荷
LXZ-φ100	110	230	110	140	130	150A	5A	0.6Ω
LXZ-φ145	145	285	110	168	130	150A	5A	0.6Ω
LXZ-φ150	150	260	70	160	130	150A	5A	0.6Ω
LXZ-φ185	185	310	110	180	130	150A	5A	0.6Ω
LXZ-φ200	200	320	70	190	130	150A	5A	0.6Ω

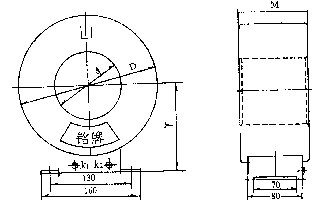

图6 LXZ 系列互感器外形尺寸
