GSH1系列转换开关产品详细说明：

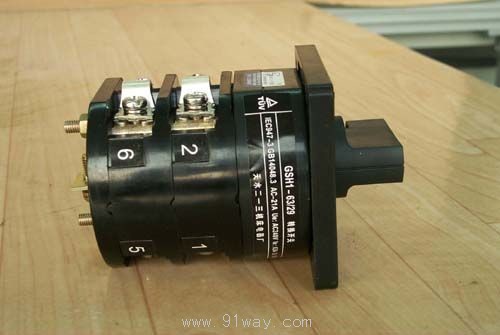

GSH1系列转换开关

GSH1系列转换开关适用于交流 50Hz，额定电压 690V，在 AC-21A 使用类别下额定工作电压为 220V，额定工作电流 40A 及 63A 的电气线路中，供手动频繁接通、分析与转换交流电阻负载电路。在AC-3使用类别下，额定工作电压为380V，额定工作电流为25A及 40A 的电路中，直接起动、运转中分断三相鼠笼型感应电动机。

正常工作条件和安装条件
周围空气温度上限不超过+40℃，24小时平均值不超过+35℃，下限不低于-5℃。
大气相对湿度在周围最高温度为+40℃时不超过 50﹪，在较底的温度下允许有较高的
相对湿度，最湿月的月的平均最大相对湿度为 90%。同时该月的月平均最底温度不超过+25℃，并考到因温度变化发生在产品表面上的凝露情况必须采取措施。
安装地点海拔高度不超过2000ｍ
污染等级为3级。
安装方式为板后安装。
安装类别为II、III类。

主要性能指标
额定电压
额定绝缘电压Ui为690V
额定工作电压Ue为：AC50Hz、220V、380V。
额定工作制
a)八小时工作制
b)不间断工作制
c)继续周期工作制（负载因数为40%,操作频率为 600次/小时）。
接触电阻
40A触点接触电阻不大于2mΩ；
63A触点接触电阻不大于1mΩ。

介电性能
转换开关的绝缘应能承受3000V 历时1min 工频耐压试验，且泄漏电流不超过 50MA。
动作性能
操作机构应动作灵活可靠，定位角度准确，机构应使触头只能置于闭合或断开位置。
动作顺序符合线路图要求。
额定接通与分段能力

结构型式
本产品采用组合式结构，由定位、限位、接触系列及面板、受柄构成，接触系统为桥式双断点结构，并由各自的凸轮控制其通断。定位系统采用棘轮棘爪式结构，更换不同的定位棘轮和配以相应的凸轮，开关可获得不同的旋转角度，从而实现相应的开关状态。

使用注意事项
开关旋钮旋到固定位置时，不继续用力旋转旋钮，以防止机构损坏；
接线路时，必须严格按使用说明书要求接线。

订货须知
订货时应按所需转换开关的型号、规格正确的写明型号，如标准的线路图不能满足要求请按下列要求填写开闭图。有特殊要求的产品可与制造厂协商。
按线路填写开闭图，并注明：
按线路填写开闭图，图示仅是示例说明，用户根据实际使用填写。
注明接线端子的连线。
说明开关角度：如45度。
填写面板的指示符号。
说明定位挡块的位置。
