A61H/Y型弹簧安全阀产品详细说明：

A61H/Y型弹簧安全阀适用于工作温度≤200℃的空气、氨、石油气等介质的设备和管路上，A61Y-160P，A61Y-320P型弹簧微启式安全阀适用于温度≤200℃有腐蚀性的气体或液体的设备和管路上，作为超压保护装置。

A61H/Y型弹簧安全阀外形尺寸和连接尺寸：

公称压力	公称通径	尺寸
		do	D	D1	D2	L	L1	H
16	10	6	17	14	12	115	135	78
	15	8	22	18	16	115	135	85
	20	10	28	22	20	115	135	135
	25	12	35	26	24	160	165	142
32	10	6	22	14	12	115	135	80
	15	8	25	17	15	115	135	90
	20	10	30	22	20	115	135	140
	25	12	38	26	24	160	165	148

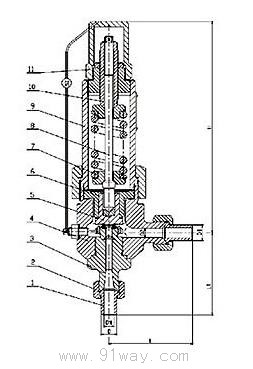

A61弹簧安全阀主要零部件材料：

NO.	零件名称	A61H-C A61Y-C材料	A61Y-P材料
1	接头	20	1Cr18Ni9Ti
2	接头螺母	35	1Cr18Ni9Ti
3	阀座	2Cr13	1Cr18Ni9Ti
4	阀体	35/35CrMoA	1Cr18Ni9Ti
5	阀瓣	2Cr13	1Cr18Ni9Ti
6	导向套	2Cr13	1Cr18Ni9Ti
7	弹簧	50CrVA	50CrVA包覆氟塑料
8	阀杆	2Cr13	2Cr13
9	阀盖	ZG230-450	1Cr18Ni9Ti
10	调节螺杆	45	2Cr13
11	阀帽	ZG200-400	1Cr18Ni9Ti
	密封面材料	"Y"型堆焊Co基硬质合金,"H"型堆焊D507

A61H/Y型弹簧安全阀
