GIQ系列气动真空蝶阀产品详细说明：

GIQ系列气动真空蝶阀是在1.3×10-5～3×105Pa的真空系统中用来开启或隔断气流的阀门。

主要性能
漏率：≤1.3×10-9Pa.M3/S；
适用压力范围：1.3×10-5Pa～3×105Pa;
工作温度：氟橡胶-25℃～+150℃；
安装位置：任意；
气源压力：0.4－0.6Mpa；
阀板两侧压力差与阀门开、关无关；
寿命：≥10000次。

原理
以电磁换向阀控制气动执行机构，使阀杆转动90°达到开关目的。

特点
阀门能承受正压力；
阀杆不上下窜动；
气缸采用1/4旋转式气缸，角度可调 1°～5°。

【 主要零件材料 】
体、杆、板	不锈钢、碳钢镀镍
密封件	氟橡胶、氟橡胶

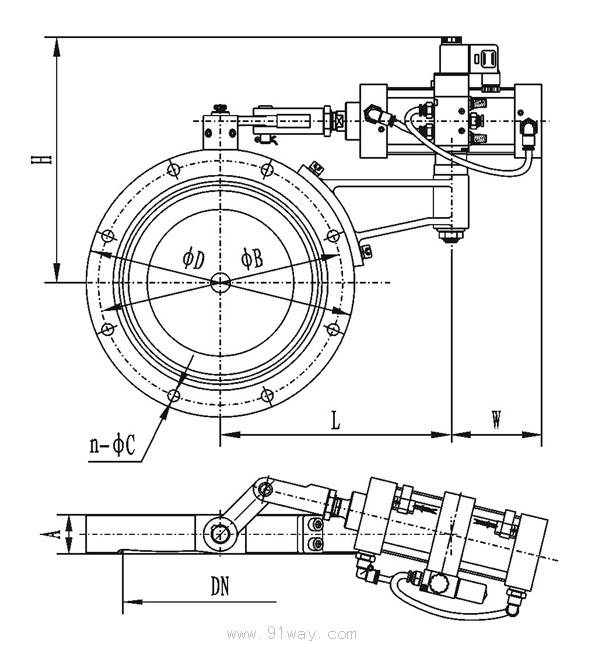

GIQ气动真空蝶阀外形连接尺寸:

型号	DN	D	D0	B	N	C	H	L	E
GIQ-32	32	90	70	22	4	9	187	158	58
GIQ-40	40	100	80	22	4	9	197	158	58
GIQ-50	50	110	90	22	4	9	207	158	58
GIQ-63	63	130	110	28	4	9	227	158	58
GIQ-80	80	145	125	28	8	9	242	158	58
GIQ-100	100	165	145	28	8	9	262	158	58
GIQ-125	125	200	175	34	8	11	323	172	70
GIQ-160	150	225	200	34	8	11	348	172	70
GIQ-200	200	285	260	40	12	11	450	197	97
GIQ-250	250	335	310	45	12	11	525	248	117
GIQ-320	300	425	395	50	12	14	622	248	117
GIQ-400	400	510	480	60	16	14	733	295	138
GIQ-500	500	610	580	70	16	14	900	360	159
GIQ-600	600	750	720	80	20	14	980	370	174
GIQ-800	800	920	890	100	24	14	1220	410	240
GIQ-1000	1000	1120	1090	120	32	14	1594	580	300
GIQ-1250	1250	1440	1404	150	36	19	2050	736	390

GIQ气动真空蝶阀外形连接尺寸: 真空标准：JB919

型号	DN	D	D0	B	N	C	H	L	E
GIQ-32	32	78	64	22	4	7	175	134	58
GIQ-40	40	85	70	22	4	7	183	147	58
GIQ-50	50	110	90	22	4	9	207	170	58
GIQ-63	63	125	105	28	4	9	222	187	58
GIQ-80	80	145	125	28	4	9	243	212	58
GIQ-100	100	170	145	28	4	12	268	244	58
GIQ-125	125	195	170	34	4	12	318	280	70
GIQ-150	150	220	195	34	8	12	343	317	70
GIQ-200	200	275	250	40	8	12	440	396	97
GIQ-250	250	330	300	45	8	14	520	467	117
GIQ-300	300	380	350	50	8	14	570	546	117
GIQ-400	400	500	465	60	8	18	720	695	138
GIQ-500	500	600	565	70	12	18	890	360	159
GIQ-600	600	710	670	80	12	20	960	370	174
GIQ-800	800	920	880	100	20	21	1220	410	240
GIQ-1000	1000	1140	1090	120	24	23	1604	580	300
