Q971F电动对夹式球阀产品详细说明：

法兰: UNI2223 和 2229 PN16 DIN2501 BL.1 　UNI(PN25-40-64-100)根据要求发货 不锈钢ANSIB16.5 - 不锈钢ANSIB16.10 (150 RF, 300 RF, 600 RF)

通用规格: BS 5351 ("防火" 根据要求遵循BS 6755 )
工作温度: -20℃ 至+150℃ (+200℃ 特殊密封)
工作压力: PN16, PN25 - PN40 - PN64 （根据要求发货 ）
流体范围：空气、水、气体、石油和石化产品、腐蚀性介质。
带保温套的阀门根据要求发货

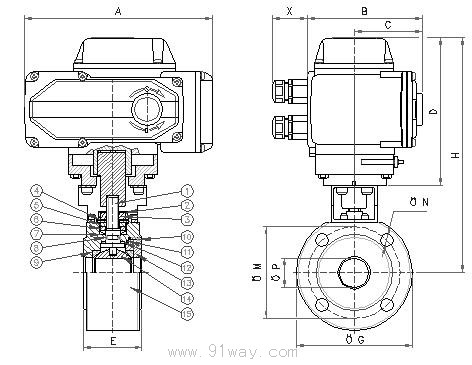

Q971F电动对夹式球阀零部件材料 ：

1) 轴 Shaft	不锈钢 ANSI316	1.4401	UNIX5CrNiMo 17 12
2) 螺母夹 Nut holder	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
3) 防松螺母 Lock nut	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
4) 弹簧 Spring	不锈钢 ANSI301	1.4310	UNIX12CrNi 17 07
5) 垫圈 Washer	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
6) 压紧环型螺母 Gland nut ring	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
7) 顶部密封 至p sealing ＊＊	聚四氯乙烯 P.T.F.E.
8) O环 O-Ring ＊＊	氟橡胶 VITON
9) 密封圈 Seals	聚四氯乙烯 P.T.F.E.
10) O环 O-Ring	氟橡胶 VITON
11) 环型螺母密封 Ring nut sealing	聚四氯乙烯 P.T.F.E.
12) 底部密封 Bot至m sealing	聚四氯乙烯 P.T.F.E.
13) 环型螺母 Ring nut ＊	不锈钢 ANSI316	1.4401	UNIX5CrNiMo 17 12
14) 球体 Ball ＊	不锈钢 ANSI316	1.4401	UNIX5CrNiMo 17 12
15) 阀体 Body ＊	不锈钢 ANSI316	1.4408
＊ 不锈钢304按要求提供 ＊＊ DN125 - 150 聚四氯乙烯密封没有O环。

Q971F电动对夹式球阀尺寸表：

订货号		M41516 F64	M41516 F65	M41516 F66	M41516 F67	M41516 L68	M41516 L69	M41516 L70	M41516 L71	M41516 P72
直径	mm.	15	20	25	32	40	50	65	80	100
尺寸	mm.	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
通径	mm.	15	20	25	32	40	50	65	80	100
A	mm.	207,5	207,5	207,5	207,5	256,5	256,5	256,5	256,5	381
B	mm.	122,5	122,5	122,5	122,5	156,5	156,5	156,5	156,5	242
C	mm.	68	68	68	68	94	94	94	94	137
D	mm.	163,5	163,5	163,5	163,5	185	185	185	185	234
X	mm.	44	44	44	44	44	44	44	44	44
E	mm.	35	38	42	50	60	70	95	118	140
ΦG	mm.	90	100	110	130	140	165	185	200	220
ΦM	mm.	65	75	85	100	110	125	145	160	180
ΦN	mm.	M 12/4	M 12/4	M 12/4	M 16/4	M 16/4	M 16/4	M 16/4	M 16/8	M 16/8
ΦR	GAS	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"
T. of cycle 50/60 Hz	s.	15 -12,5	15 -12,5	15 -12,5	15 -12,5	15 -12,5	15 -12,5	15 -12,5	15 -12,5	15 -12,5
H	mm.	234,5	237,5	243	249,5	295	302	325	335	395
重量	Kg.	6,7	7,3	7,9	9,3	15,4	15	19,7	29,3	44,9
