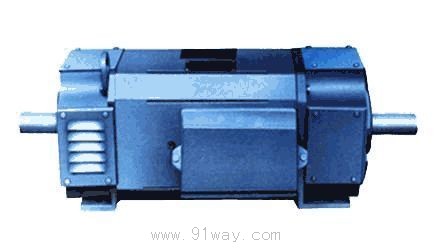

ZSN4系列水泥回转窑主传动直流电动机产品详细说明：

一、特点和用途
ZSN4系列直流电机事我公司在Z4系列直流电机的基础上，根据水泥回转窑主传动的工况特点，而开发的专用系列品种。

本系列电机采用八角形结构，定子空间利用率高。定子磁轭为叠片式，能承受脉动电流与电流急剧变化之工况，电机适应三相全控桥式整流电源，以及不外接直流平波电抗器长期工作。新颖的F级绝缘结构，保证了绝缘的稳定性和散热良好。根据水泥回转窑的特定工况，进行设计制造，使电机的起动力矩可达到额定力矩的2.5倍。采用管道通风或空-水冷却器的冷却方式，使电机能在粉尘较大的恶劣环境中，安全可靠的运行。

ZSN4系列水泥回转窑主传动直流电动机性能符合国家GB755-2000《旋转电机定额和性能》，也可按国际标准IE34-1要求考核，电机的安装尺寸除“B”尺寸之外，均符合IEC72国际标准。

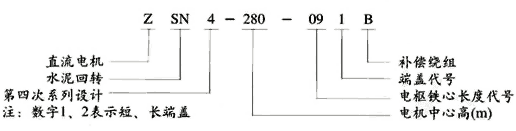

二、型号说明


三、ZSN4系列水泥回转窑主传动直流电动机性能
1．技术数据表中数据应按下列使用条件工作：
a.海拔不超过1000m
b.进入电机的初级冷却介质温度，不超过40℃
c.电机为连续工作制（S1）
d.电机电枢回路和励磁可由静止整流电源供电，也适应由直流发电机供电。
e.对管道通风冷却的电机，其风量、风压需满足下表的规定，进风口在电机非换向器侧端盖上。

机座号	风量（m3/t）	静压（Pa）
ZSN4-225	2880	1400
ZSN4-250	3000	1400
ZSN4-280	4000	1600
ZSN4-315	4680	1600
ZSN4-355	5200	1600

2．电机绝缘等级为F级。
3．电机的标准电压为440V，励磁电压为180V。可以根据用户要求派生出其它电压等级和励磁电压等级。
4．为确保励磁系统绝缘可靠，在断开励磁回路，需在励磁绕组二端并联一个释放电阻，以防止自感电势。在标准励磁电压时，其值约为7倍励磁绕组电阻（冷态），励磁电压高于标准电压时，并接释放电阻可小于七倍，反之大于七倍。
5．ZSN4-225机座电机带串绕组，其他机座号均带补偿绕组。
四、结构特点
1．电机的冷却方式和外壳防护等级见下表：

冷却方式	单管风（IC17）	双管风（IC37）
防护等级	IC23S	IP44

2．电机的安装形式：卧式底脚安装（IMB3）。电机可制造成双轴或单轴伸，单轴伸电机可在非传动端装配测速元件（测速发电机、光电编码器）和其他相应的附件。
3．根据需要电机定子绕组可埋置过热保护元件。
五、订货说明
订货时请注明电机型号、功率、电压、转速、结构形式、励磁电压、出线盒、位置及需装配成套的附件（测速元件、过热保护元件）的型号和数量，如需要湿热型请在原型号后面加注“TH”。

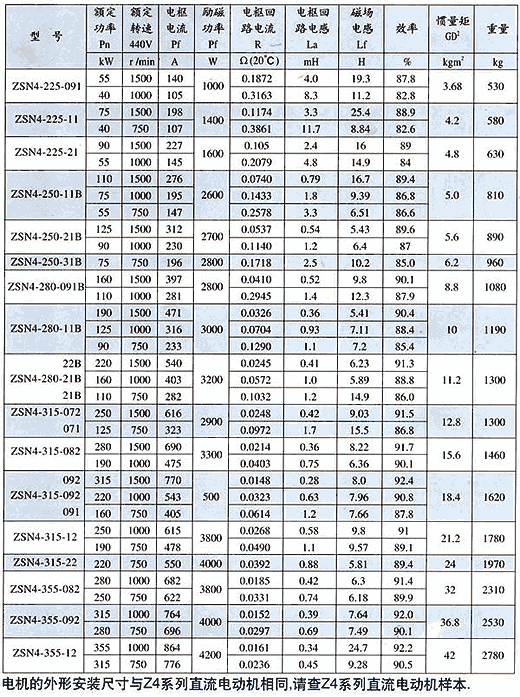

六、技术数据表

ZSN4系列水泥回转窑主传动直流电动机
