TBBX型高压电机无功就地补偿装置与3、6、10kV高压异步电动机并联连接，向高压电动机提供励磁所用的无功电流，以改善功率因数，减轻配电变压器的负荷，降低线路和变压器的损耗，提高变配电设备的效能。

结构型式
高压异步电动机就地补偿装置结构型式有如下两种：

TBBX1型
本装置与电动机固定连接，共用一个开关投切。装置中电容器在运行电压下的无功电流Ic应不大于电动机的空载电流l0。

TBBX2型
本装置与电动机可分离，运行时电动机与本装置并联运行。电动机从电网中脱开时，与电动机并联的本装置也同时通过真空开关与电机分离。运行状态下，装置中电容器的无功电流lc可大于l0。，但不应大于电动机运行电压下所需的无功电流，

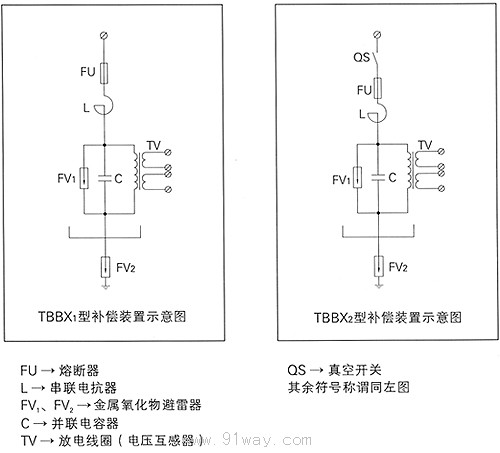

l1· 避免出现无功倒送。其主要接线见下图。

表计安装
装置装设带电显示、电磁锁，也可按用户要求增装表计、报警器等。

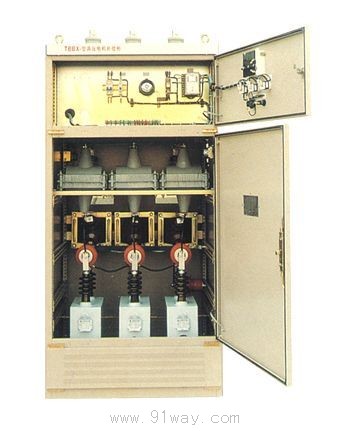

柜体
装置为金属封闭式柜式，柜体接地，外壳不带电。

性能特点
正确补偿
可根据不同电动机的性能参数，设置适当的补偿容量，使功率因数提高到0.90以上，且能避免出现过补偿。

限制涌流
合闸时电容器支路可能产生高倍的涌流，本装置设有串联电抗器，可将合闸涌流限制在安全的范围内。

设置保护
保证电容器安全可靠运行，本装置设置了如下保护：

熔丝保护
电容器在运行过程中发生极间故障和极对地短路时熔丝可靠动作，并可通过发信装置使断路器动作。

开口三角电压保护
放电线圈的二次接成开口三角，当电容器极间局部发生故障，就会产生零序电压，驱动继电保护装置。

操作过电压保护
在电容器极间和中性点对地装设了金属氧化物避雷器，以抑制投切开关的操作过电压，防止其对电容器造成危害。

抑制自激
对于TBBX1型， 电动机一电容器并联回路从电网脱开后，由于电机转动的惯性，会发生自激励发电现象。装置中装设的串联电抗器和电容器专用放电圈可尽快抑制这种现象，避免对回路电器造成危害。

对于TBBX2型， 由于电动机从电网脱开时， 电容器已与电动机分离，所以不存在自激发电现象。

防止谐波放大
针对高压电动机可能产生谐波这一问题，通过测量、计算，可以采取适当措施防止高次谐波的放大，以确保回路电器运行安全，且防止电网受到谐波侵害。
