CQB、CQB-G系列磁力传动泵产品详细说明：

概述

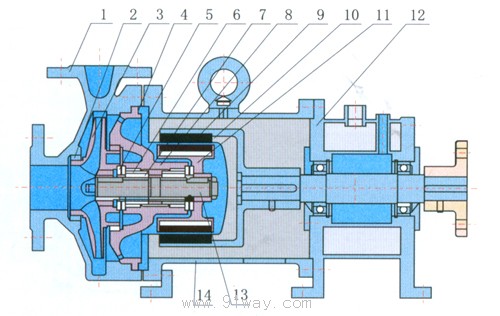

磁力传动离心泵（简称磁力泵），通常由电动机，磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带去吧磁力偶俣器外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。CQB系列磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水不关相当。CQB系列磁力泵型式及基本参数符合JB/T7742-95《小型磁力传动离心泵》标准。

CQB系列磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。CQB型磁力泵适用于输送最大压力1.6MPa,温度不超过100℃，粘度不大于30×10-6m2/S的不含硬颗粒和纤维的液体.   当输送介质系统压力大于1.6MPa时,本单位可进行特殊设计制造.

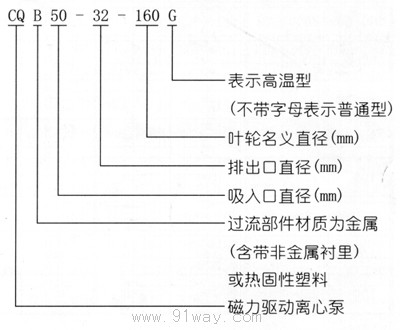

型 号 意 义

性能参数表

型号	流量 Q m3/h	扬程 H m	汽蚀余量 (NPSH)r m	转速 n r/min	轴功率 pa KW	效率 ゥ %	配带电机功率KW
							介质密度g/cm3
							≤1	≤1.3	≤1.84
32-20-125	1.9 3.2 3.8	22 20 18.5		2900	0.49 0.58 0.62	23 30 31	YYB801-2 1.1	YYB802-2 1.5	YYB90S-2 2.2
32-20-160	1.9 3.2 3.8	34 32 29		2900	0.84 0.99 1.03	21 28 29	YYB802-2 1.5	YYB90S-2 2.2	YYB90L-2 3
40-25-105	3.8 6.3 7.5	13 12.5 11		2900	0.42 0.55 0.56	32 39 40	YYB801-2 1.1	YYB802-2 1.5	YYB90S-2 2.2
40-25-125	3.8 6.3 7.5	22 20 18.5		2900	0.81 0.98 1.05	28 35 36	YYB802-2 1.1	YYB90L-2 2.2	YYB100L-2 3.0
40-25-160	3.8 6.3 7.5	34 32 29		2900	1.41 1.72 1.79	25 32 33	YYB90L-2 2.2	YYB100L-2 3.0	YYB112M-2 4.0
40-25-200	3.8 6.3 7.5	52.5 50 48		2900	3.02 3.43 3.77	18 25 26	YYB112M-2 4.0	YYB132S1-2 5.5	YYB132S2-2 7.5
50-40-85	7.5 12.5 15	9 8 7.5	3.5 3.5 4.0	2900	0.46 0.56 0.61	40 49 50	YYB801-2 0.75	YYB802-2 1.1	YYB90S-2 1.5
50-32-105	7.5 12.5 15	13 12.5 11	3.5 3.5 4.0	2900	0.76 0.91 0.94	35 47 48	YYB802-2 1.1	YYB90S-2 1.5	YYB90L-2 2.2
50-32-125	7.5 12.5 15	22 20 18.5	3.5 3.5 4.0	2900	1.49 1.62 1.63	30 42 43	YYB90L-2 2.2	YYB100L-2 3.0	YYB112M-2 4.0
50-32-160	7.5 12.5 15	34 32 29	3.5 3.5 4.0	2900	2.48 2.79 2.96	28 39 40	YYB100L-2 3.0	YYB112M-2 4.0	YYB132S1-2 5.5
50-32-200	7.5 12.5 15	52.5 50 48	3.5 3.5 4.0	2900	5.10 5.49 6.13	21 31 32	YYB132S2-2 7.5	YYB132S2-2 7.5	YYB160M1-2 11
50-32-250	7.5 12.5 15	82 80 78.5	3.5 3.5 4.0	2900	9.57 10.89 13.32	17.5 25 26	YYB160M2-2 15	YYB160L-2 18.5	YYB180M-2 22
65-50-125	15 25 30	22 20 18.5	3.5 3.5 4.0	2900	2.25 2.67 2.91	40 51 52	YYB100L-2 3.0	YYB112M-2 4.0	YYB132S1-2 5.5
65-50-160	15 25 30	34 32 29.5	3.5 3.5 4.0	2900	3.34 5.07 5.48	32 43 44	YYB132S1-2 5.5	YYB132S2-2 7.5	YYB160M1-2 11
65-40-200	15 25 30	53 50 47	3.5 3.5 4.0	2900	8.66 9.20 10.1	25 37 38	YYB160M1-2 11	YYB160M2-2 15	YYB160L-2 18.5
65-40-250	15 20 30	82 80 78.5	3.5 3.5 4.0	2900	13.4 14.72 16.88	25 37 38	YYB160L-2 18.5	YYB180M-2 22	YYB200L1-2 30
80-65-125	30 50 60	22.5 20 18	4.0 4.0 4.5	2900	4.48 5.24 5.55	41 52 53	YYB132S1-2 5.5	YYB132S2-2 7.5	YYB160M1-2 11
80-65-160	30 50 60	34 32 29	4.0 4.0 4.5	2900	7.72 9.08 9.67	36 48 49	YYB160M1-2 11	YYB160M2-2 15	YYB160L-2 18.5
80-50-200	30 50 60	53 50 47	4.0 4.0 4.5	2900	12.03 14.80 16.34	36 46 47	YYB160L-2 18.5	YYB180M-2 22	YYB200L1-2 30
80-50-250	30 50 60	84 80 75	4.0 4.0 4.5	2900	19.06 23.68 26.07	36 46 47	YYB200L1-2 30	YYB220L2-2 37	YYB225M-2 45
100-80-125	60 100 120	23 20 16.5	4.0 4.0 4.5	2900	8.35 9.73 9.46	45 56 57	YYB160M1-2 11	YYB160M2-2 15	YYB160L-2 18.5
100-80-160	60 100 120	35 32 28	4.0 4.0 4.5	2900	12.43 15.85 16.34	46 55 56	YYB160L-2 18.5	180M-2 YYB22	YYB200L1-2 30
100-65-200	60 100 120	54 50 47	4.0 4.0 4.5	2900	21.01 25.69 28.44	42 53 56	YYB200L1-2 30	YYB220L-2 37	YYB225M-2 45
100-65-250	60 100 120	86 80 74.5	4.0 4.0 4.5	2900	37.98 45.39 49.69	37 48 49	YYB225M-2 45	YYB250M-2 55	YYB280S-2 75

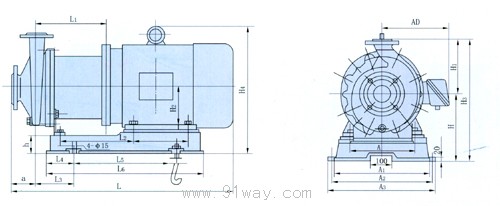

型号	A	AD	B	L	L1	H1	H2	a	A1	A2	A3	H	H3	H4	L2	L3	L4	L5	L6	h
32-20-125	125	150	100	458	133	120	90	65
32-20-160	140	155	100	483	143	160	115	65
40-25-105	125	150	100	458	133	120	90	65
40-25-125	140	155	125	508	143	160	112	65
40-25-160	160	180	140	633	233	160	112	80	300	330	360	210	370	355	190	140	80	270	430	50
40-25-200	261	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50
50-40-85	125	150	100	458	133	120	90	80
50-32-105	140	155	125	508	143	160	112	65
50-32-125	160	180	140	633	233	160	112	80	300	330	360	210	370	355	190	140	80	270	430	50
50-32-160	190	190	140	653	233	160	112	80	300	330	360	210	370	363	197	140	80	270	430	50
50-32-200	216	210	140	728	253	180	132	80	350	380	410	230	410	413	236	140	80	320	480	50
50-32-250	254	255	210	898	308	225	160	100	380	410	440	260	485	485	308	161	120	440	680	80
65-50-125	216	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50
65-50-160	216	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50
65-40-200	254	255	210	898	308	180	160	100	380	410	440	260	440	485	308	161	120	440	680	80
65-40-250	279	285	241	968	308	228	180	100	380	410	440	280	505	530	321	161	120	440	680	80
80-65-125	216	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50
80-65-160	254	255	210	898	297	180	160	100	380	410	440	260	440	485	308	161	120	440	680	80
80-50-200	254	255	254	943	308	200	160	100	380	410	440	260	460	485	308	161	120	440	680	80
80-50-250	318	310	305	1108	318	225	200	125	470	500	530	300	525	575	333	171	120	520	760	100
100-80-125	254	255	210	898	308	180	160	100	380	410	440	260	440	485	308	161	120	440	680	80
100-80-160	254	255	254	943	308	200	160	100	380	410	440	260	460	485	308	161	120	440	680	80
100-65-200	318	310	305	1083	318	225	180	100	470	500	530	300	525	575	333	171	120	520	760	100
100-65-250	318	310	305	1108	318	250	200	125	470	500	530	300	550	575	330	171	120	520	760	100

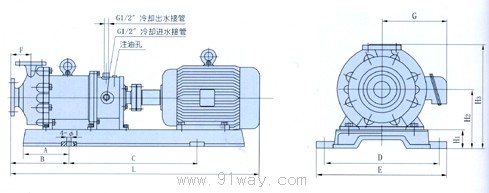

CQB-G系列外形和安装尺寸

型号	A	B	C	D	E	F	G	L	H1	H2	H3	Φ1
CQB32-20-125G	130	150	440	216	240	65	150	751	50	130	250	11.5
CQB32-20-160G	130	150	440	216	240	65	150	761	50	130	290	11.5
CQB40-25-105G	130	150	440	216	240	65	150	751	50	130	250	11.5
CQB40-25-125G	130	150	440	216	240	65	150	761	50	130	290	11.5
CQB40-25-160G	180	210	500	316	350	80	155	916	80	170	330	13.5
CQB40-25-200G	180	210	500	316	350	80	190	1001	80	212	372	13.5
CQB50-40-85G	130	150	440	216	240	80	150	766	50	130	250	11.5
CQB50-32-105G	130	150	440	216	240	80	150	776	50	130	290	11.5
CQB50-32-125G	180	210	500	316	350	80	155	916	80	170	330	13.5
CQB50-32-160G	180	210	540	316	350	80	180	916	80	212	372	13.5
CQB50-32-200G	215	210	690	316	350	80	210	1076	80	212	392	13.5
CQB50-32-250G	215	260	770	400	440	100	255	1276	100	232	457	18.5
CQB65-50-125G	180	210	590	290	350	80	180	981	80	170	330	13.5
CQB65-50-160G	180	210	600	316	350	80	210	1076	80	212	372	13.5
CQB65-40-200G	215	260	770	400	440	100	255	1368	100	260	440	18.5
CQB65-40-250G	215	300	870	400	440	100	255	1413	100	260	485	18.5
CQB80-65-125G	180	260	500	316	350	80	210	1076	80	212	372	13.5
CQB80-65-160G	215	260	820	400	440	100	255	1357	100	260	440	18.5
CQB80-50-200G	215	300	870	400	440	100	255	1413	100	260	460	18.5
CQB80-50-250G	260	300	880	450	500	125	310	1578	100	300	525	24
CQB100-80-125G	215	300	770	400	440	100	255	1368	100	260	440	18.5
CQB100-80-160G	215	300	870	400	440	100	255	1413	100	260	460	18.5
CQB100-65-200G	260	280	880	450	500	100	310	1553	100	300	525	24
CQB100-65-250G	260	280	1000	550	600	125	385	1773	120	370	620	24

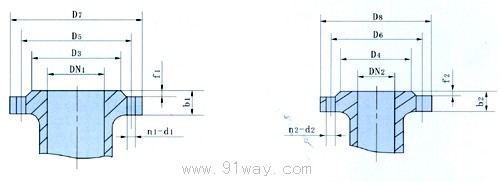

CQB、CQB-G系列进出口法兰尺寸

型号	进口法兰							出口法兰
	DN1	D3	D5	D7	b1	f1	n1-d1	DN2	D4	D6	D8	b2	f2	n2-d2
32-20-125	32	69	90	120	16	3	4-Φ14	20	48	65	96	14	2	4-Φ11
32-20-160
40-25-105	40	78	100	130	16	3	4-Φ14	25	58	75	100	14	3	4-Φ11
40-25-125
40-25-160		84	110	150	18	3	4-Φ18	25	65	85	115	16	3	4-Φ14
40-25-200
50-40-85	50	88	110	140	16	3	4-Φ14	40	78	100	130	16	3	4-Φ14
50-32-105								32	69	90	120	16	3	4-Φ14
50-32-125
50-32-160		99	125	165	20	3	4-Φ18	32	76	100	140	18	3	4-Φ18
50-32-200
50-32-250
65-50-125	65	108	130	160	16	3	4-Φ14	50	88	110	140	16	3	4-Φ14
65-50-160		118	145	185	20	3	4-Φ18	50	99	125	165	20	3	4-Φ18
65-40-200								40	84	110	150	18	3
65-40-250
80-65-125	80	124	150	190	18	3	4-Φ18	65	108	130	160	16	3	4-Φ14
80-65-160		132	160	200	20	3	4-Φ18	65	118	145	185	20	3	4-Φ18
80-50-200		132	160	200	20	3	8-Φ18	50	99	125	165	20	3
80-50-250
100-80-125	100	144	170	210	18	3	4-Φ18	80	124	150	190	18	3	4-Φ18
100-80-160	100	156	180	220	22	3	8-Φ18	80	132	160	200	20	3	8-Φ18
100-65-200								65	118	145	185	20	3	4-Φ18
100-65-250
