结构与特点
DSR-10型高压电能表由环氧树脂全浇注弱输出组合型互感器以及一台电子式电能表组成，可用于户外或户内。互感器安装在计量点的高压线路上，电能表安装在安全和适于观察的地方。
A型高压电能表使用A型组合互感器一台，A型组合互感器包括二台弱输出电流互感器和二台弱输出电压互感器。
B型高压电能表使用B型组合互感器二台，B型组合互感器包括一台弱输出电流互感器和一台弱输出电压互感器。
电流互感器的准确度不低于0.2级，电压互感器的准确度不低于0.5级。电能计量的整体误差不低于0.5S级。DSR—10型高压电能表有如下优点：
1） 电能计量更公正。过去的高压电能计量装置的误差通过电压互感器，电流互感器，二次引线压降和电能表的误差用方和根法综合。这种误差综合方法建立在对称性与均匀性的假设下，只能作为定性的参考量，不能定义电能计量装置的准确度等级。高压电能表的误差由高压校表台整体校验，如同低压电能表一样有明确的误差限。便于实施计量监督。
2） 节约大量钢材、铜材以及绝缘材料。使用弱输出互感器的10KV高压电能表，由于二次负荷降低，电能计量装置消耗的电能比传统计量装置有大幅度降低。符合我国建设资源节约型社会的国策。
3） 防窃电功能更强。传统的计量箱只能采用封闭二次引线的方法防窃电。使用弱输出组合互感器的高压电能表除采用封闭二次引线的措施外，还可以采用封闭一次电流母线的方法。因为一次电流可以单匝穿心，当电流母线为绝缘线时，就难以用短路一次接头的方法窃电。对于打开表箱窃电的行为，多功能电能表有开箱盖记录功能和时段记录功能，对于电表反转，用电曲线异常等均有记录。对于有更高要求的台区，可以起用多功能电能表的信息发送功能，通过GPRS每小时向控制中心发送信息，及时得到报告并处理。
除了通过破坏计量装置窃电外，另一种电量损失是技术上的窃电。根据电能表的原理，电能是通过电功率的时间积分得到的，而电功率是电压和电流的乘积。电网中电压量的失真通常不算严重，一般不会超过5%，但电流量的失真却有越来越严重的趋势。电流的失真是由于线路中的非线性元件造成的，例如电力机车的可控硅调速装置，电热器的半波调温装置，电解厂和电镀厂的整流装置，炼钢厂的电弧炉等。在这些受污染的电力系统中，电流中的谐波含量往往超过20%，其中还含有直流分量。电流中的直流分量、谐波分量与电压的基波正弦分量的乘积仍然是正弦量，周期积分的结果的零，也就是说，现有电能表不能计量用电企业消耗直流分量和谐波分量的电能。直流分量的存在还可以使电流互感器的铁芯饱和，铁芯的等效磁导率大幅度下降，交流误差急剧增加。根据一些地区电量平衡统计，在电网谐波污染严重企业，供电部门损失的电量达到总用电量的20%以上。我们对电流互感器的半波电流误差进行了验证试验，结果表明，在半波电流下，0.2级电流互感器在半波电流下的比值误差达到－82%，相位误差达到600′。为了电能计费的公正性，对谐波污染严重的用户，需要使用能通过直流分量的宽频电流互感器。高压电能表装备的宽频电流传感器采用霍尔和电磁复合结构，保证在用户有意进行技术窃电的情况下也能避免电网损失。
4） 不会引发铁磁谐振。10KV线路上的电压互感器常常与线路电容发生铁磁谐振，当出现分频谐振时，产生很大的励磁电流，把电压互感器烧毁。对于装有熔断器的计量箱，把熔断器烧毁后，电能不能计量，容易引发计量纠纷。紧凑型电压互感器有高达30KΩ的一次直流电阻，使回路Q值降低到不能发生谐振的程度。

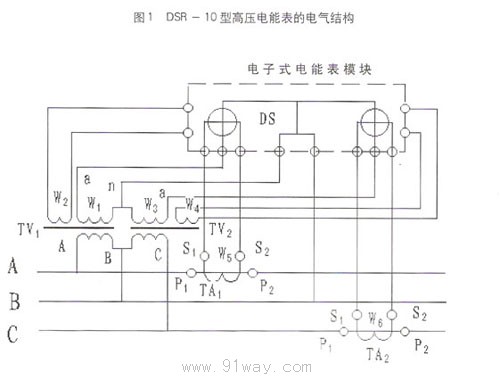

SR—10型高压电能表的电气结构如图1所示。图中，TV1和TA1是AB相弱输出组合互感器，TV2和TA2是CB相弱输出组合互感器，DS为电子式电能表模块，可以对有功和无功电能进行正向与反向计量。

DSR-10型高压电能表
