LW5-16系列万能转换开关产品详细说明：

LW5-16系列万能转换开关适用于交流50Hz，电压至500V或直流电压至440V的电路中，作电气控制线路转换之用和电压380V、5.5kW及以下的三相鼠笼异步电动机的直接控制之用。
用途
LW5系列万能转换开关适用于交流50Hz，额定工作电压500V及以下，直流电压至440V的电路中转换电气控制线路（电磁线圈、电气测量仪表和伺服电动机等），也可直接控制5.5kW三相鼠笼型异步电动机的起动、可逆转换、变速等。产品符合标准GB 14048.5.

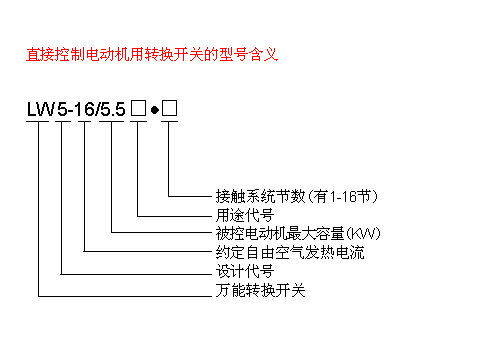

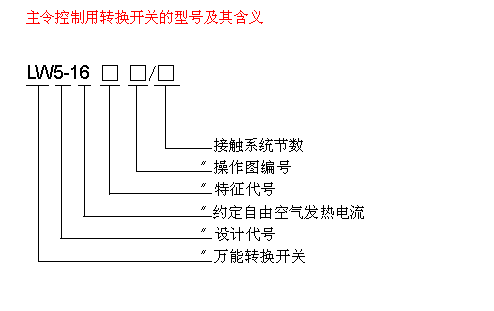

LW5-16系列万能转换开关型号及其含义
用途代号：
Q1、Q2-直接起动
N-可逆转换
S-双速电动机变速
SN-双速电动机变速可逆
LW5系列万能转换开关

分类
一、按用途分
１、主换控制用转换天关、 ２、直接控制5.5KW电动机用转换开关
二、按操作方式分
１、定位型 ２、自复型
三、按操动器外形分
１、旋钮式 ２、球形捏手式
四、按操作方式与操动器位置组合如表所示

操作方式

特征代号

操动器位置

自复型

A

0°

45°

B

45°

0°

45°

定位型

C

0°

45°

D

45°

0°

45°

E

45°

0°

45°

90°

F

90°

45°

0°

45°

90°

G

90°

45°

0°

45°

90°

135°

H

135°

90°

45°

0°

45°

90°

135°

I

135°

90°

45°

0°

45°

90°

135°

180°

J

120°

90°

60°

30°

0°

30°

60°

90°

120°

K

120°

90°

60°

30°

0°

30°

60°

90°

120°

150°

L

150°

120°

90°

60°

30°

0°

30°

60°

90°

120°

150°

M

150°

120°

90°

60°

30°

0°

30°

60°

90°

120°

150°

180°

N

45°

45°

P

90°

0°

90°

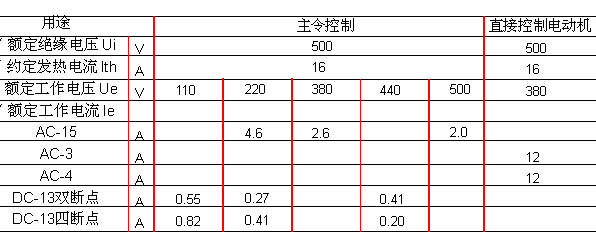

LW5-16系列万能转换开关主要技术参数
机械寿命和电寿命
机械寿命：100×10 次，操作频率为300次/小时，AC-4时操作频率为120次/小时。
电寿命：
AC-15、DC-13时为20×10 ，操作频率为300次/小时。
AC-3时为19.5×10 次，操作频率为300次/小时。
AC-4时为0.5×10 次，操作频率为120次/小时。

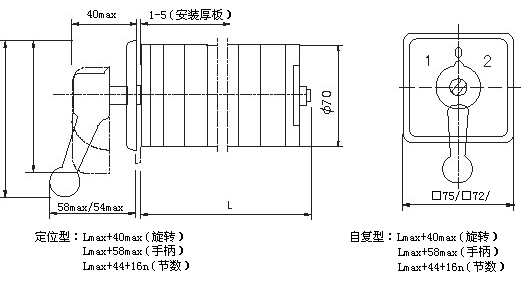

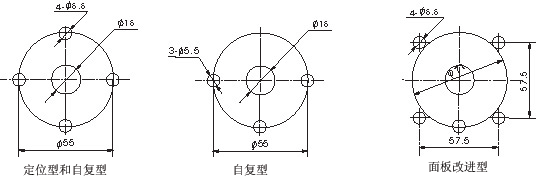

外形尺寸和安装尺寸
外形尺寸
