CS49H热动力式疏水阀产品详细说明：

CS49H热动力式疏水阀

1、带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。
2、备有过滤网和排污阀。
3、热动力式疏水阀动作灵敏可靠、排水量大。

工作原理
CS49H疏水阀是利用热动力学特性，当凝结水排到较低压力区时会发生二次蒸发，并在粘度、密度等方面与蒸汽存在差异驱动启闭件。

主要用途
CS49H热动力式疏水阀适用于蒸汽管路及蒸汽设备上，起到阻止蒸汽泄漏，排除凝结水的作用，从而达到节能和防止可能引起的故障。

热动力式疏水阀主要技术参数和性能指标:

主要零件	阀体	阀盖	阀片	阀帽
材料	铸钢	铸钢	不锈钢l	不锈钢

热动力式疏水阀主要外形尺寸：

产品型号	DN	尺寸（mm)
		螺纹连接		承插焊连接				法兰连接
		L	H	L	H	d1	t	L	H	D	D1	D2	b	f	Z-φd
CS19H 16 C 25 40 CS69H 16 C 25 40 CS49H 16 C 25 40	15	90	80	75	80	23	7	150	110	95	65	45	14	2	4-φ14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-φ14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-φ14
	32	120	138	120	138	42	12	230	138	135	100	78	16	2	4×φ18
	40	120	148	120	148	52	12	230	148	145	110	85	16	3	4×φ18
	50	140	163	140	163	62	12	230	163	160	125	100	16	3	4×φ18
	65	/	/	/	/	/	/	250	185	180	145	120	18	3	4×φ18
	80	/	/	/	/	/	/	280	285	195	160	135	20	3	8×φ18
	100	/	/	/	/	/	/	310	315	215	180	155	20	3	8×φ18
CS19H-16Z CS49H-16Z	15	90	80	75	80	23	7	150	110	95	95	45	14	2	4-φ14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-φ14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-φ14

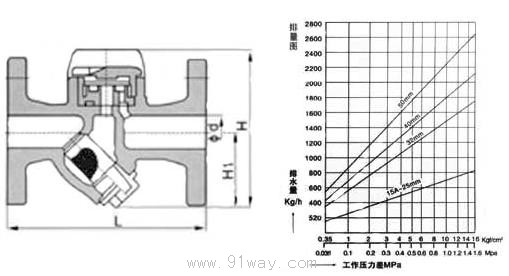

CS49H热动力式疏水阀结构排量图
