CS11H-16C自由浮球式疏水阀产品详细说明：

CS11H-16C自由浮球式疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。工作原理 ：自由浮球式疏水阀根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。

结构特点
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。 自由浮球式疏水阀主要零件材料：

主要零件	材料
阀体	碳钢
阀盖	碳钢
阀座	不锈钢
过滤器	不锈钢l

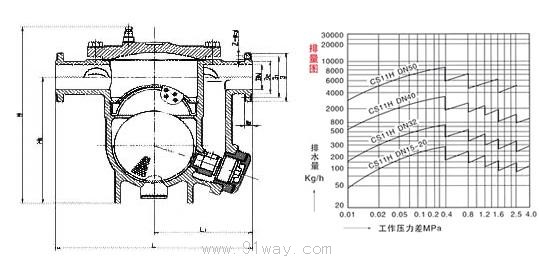

自由浮球式疏水阀主要外形及连接尺寸 ：

尺寸	型号	CS11H-16C
	口径 DN	15	20	25	32	40	50
	L	150	150	150	270	280	290
	H	195	195	195	250	290	300
	H1	103	103	103	108	108	108

CS11H-16C自由浮球式疏水阀主要外形及连接尺寸：

产品型号	口径	尺寸
	DN	L	H	D	D1	D2	b	f	Z-φd
CS41H- 16 C-B 25 40	15	195	165	95	65	45	14	2	4-φ14
	20	195	170	105	75	55	14	2	4-φ14
	25	215	195	115	85	65	14	2	4-φ14
CS41H- 16 C-D 25 40	25	270	215	115	85	65	14	2	4-φ14
	32	270	220	135	100	78	16	2	4-φ18
	40	280	260	145	110	85	16	3	4-φ18
	50	290	270	160	125	100	16	3	4-φ18
CS41H- 16 C-F 25	50	410	350	160	125	100	16	3	4-φ18
	65	410	350	180	145	120	18	3	4-φ18
	80	430	390	195	160	135	20	3	8-φ18
	100	430	410	215	180	155	20	3	8-φ18
	150	480	510	280	240	210	24	3	8-φ23
CS41H- 16 C-G 25	80	550	390	195	160	135	20	3	8-φ18
	100	550	410	215	180	155	20	3	8-φ18
