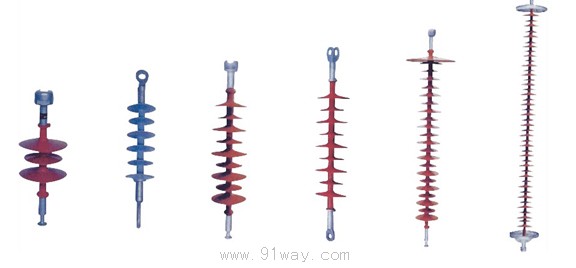

F系列10-220KV复合绝缘子

FPQ-复合针式绝缘子     FXBW-复合棒形悬式绝缘子
FS-复合棒形横担绝缘子  FZSW-复合棒形支柱给绝缘子
FQX-电气化铁道绝缘子   FCGW-复合干式穿墙套管

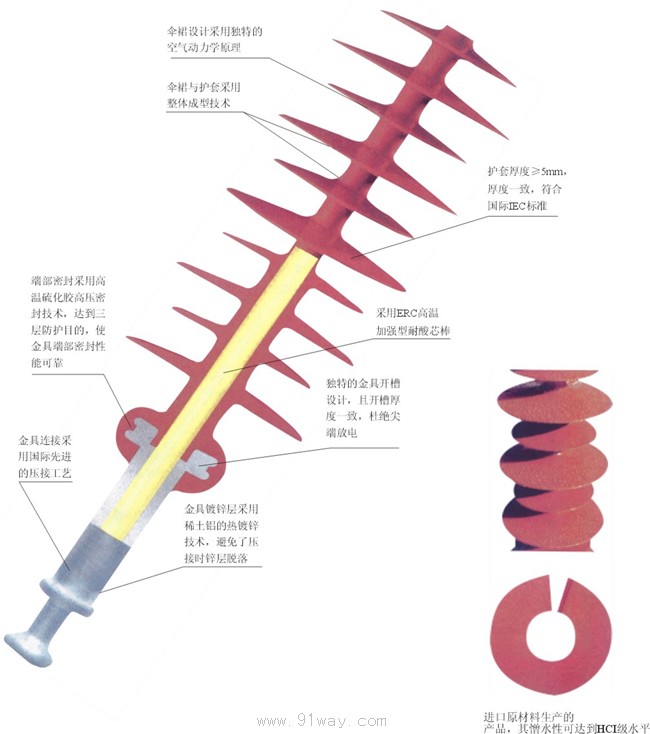

产品结构
本系列产品由玻璃纤维环氧树脂引拔棒，硅橡胶伞裙，金具三部分组成，其硅橡胶伞裙采用整体注压工艺，从而解决了影响复合绝缘子可靠性的关键问题-界面电气击穿。玻璃引拔棒与金具的联接采用独特的胶装工艺，并且可采用国内最先进的压接工艺，配有全自动声波探伤检测系统，强度高，外形美观，体积小，重量轻，金具镀锌可防锈蚀，可与瓷绝缘子互换使用，本产品结构可靠，不损伤芯棒，能充分发挥其机构强度。
产品性能
电气性能优越，机构强度高，内部承载的环氧玻璃纤维引拔棒抗张抗弯强度比普通钢材高2倍数，是高强度瓷材料的8-10倍数，有效提高了安全运行的可靠性。耐污性能好，抗污闪能力强，其湿耐受电压和污秽耐受电压为相同爬距瓷绝缘子的2-2.5倍，且不需清扫，能在重污秽地区地安全运行。体积小、重量轻(仅为同电压等级瓷绝缘子的1/6/19)，结构轻巧，便于运输和安装。硅橡胶伞裙具有良好的憎水性能，其整体结构保证了内绝缘不受潮，不需进行预防性绝缘监测试验，不需清扫，减少了日常维护工作量。密封性能好，耐电蚀能力强，伞裙材料耐漏电起痕达TMA4.5级水平，具有良好的耐老化、耐腐蚀、耐低温性能，可适用于-40℃~50℃地区。具有很强的抗冲击性和防震性能，其良好的防脆性的抗蠕变性，不易破碎、抗弯曲、抗扭强度高，可承受内部压强，防爆力强，可与瓷、玻璃绝缘子互换使用。复合绝缘子系列产品，其机械性能和电气性能均优于瓷绝缘子，运行安全裕度大，是电力线路用的更新产品。

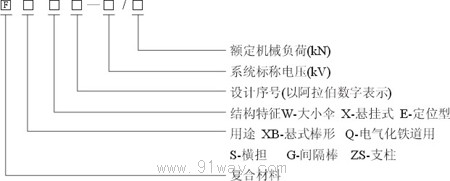

F系列10-220KV复合绝缘子型号说明

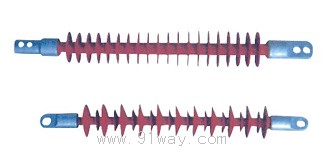

复合横担绝缘子
本产品适用于城网技术改进，能有效地利用城市狭窄的走廊面积升压送电，可降低杆塔高度节约大量的财力、物力。由于其弯曲强度高，可防止瓷横担容易出现的级连断裂事故，而且耐污性能好，是瓷横担无法替代的产品

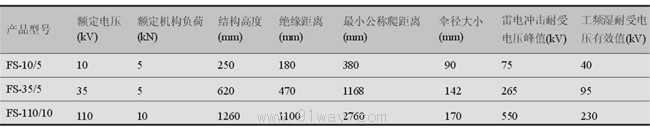

主要技术参数

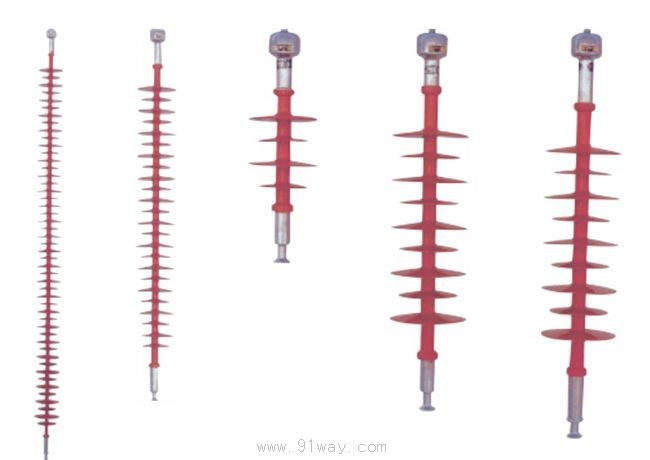

复合悬式绝缘子
本产品尤其适用于污秽地区，高机械拉伸负荷、大跨距和紧凑型线路。具有重量轻，体积小，不易破碎，抗弯、抗扭强度高，防爆性强。主要技术参数(压接工艺)

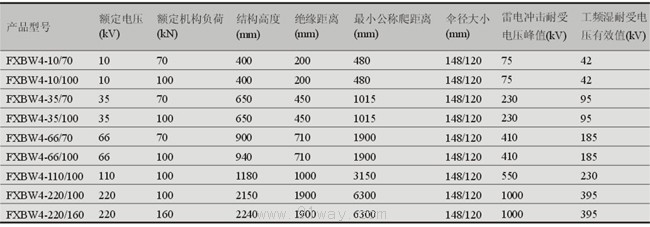

主要技术参数(压接工艺)

复合针式绝缘子
本产品适用于高压线路设施。具有良好的憎水性、抗老化性、耐漏电起痕和耐电蚀损性，具有很高的抗张强度和抗弯强度，机械强度高，抗冲击性能、防震和防脆断性能好，重量轻、安装方便，其顶部和底部安装尺寸与相应的瓷针式安装尺寸相同，可以互换使用。

主要技术参数

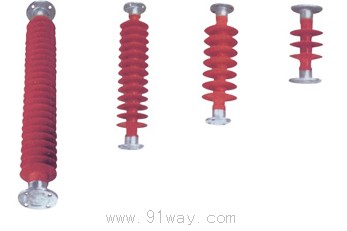

复合支柱绝缘子
本产品适用于电站设施，具有良好的憎水性、抗老化性、耐漏电起痕和耐电蚀损性，具有很高的抗张强度和抗弯强度，其机械强度高，抗冲击性能、防震和防脆断性能好，重量轻、安装方便，其顶部和底部安装尺寸与相应的瓷针式安装尺寸相同，可以互换使用。

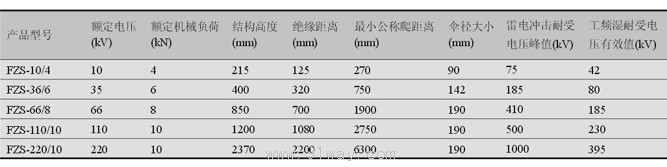

主要技术参数

电气化铁道用复合绝缘子
本产品适用于运行条件复杂的电气化铁道隧道，能有效地防止污闪事故，减少清扫维护工作量。由于其尺寸小，在隧道净空较小时，是瓷、玻璃绝缘子无法替代的产品。

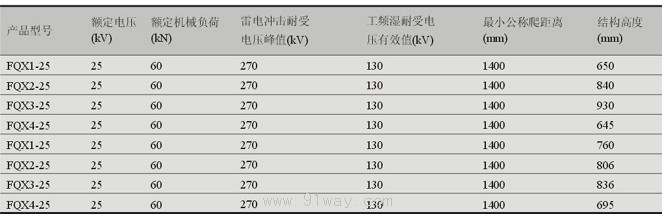

主要技术参数

F系列10-220KV复合绝缘子
