100S角式隔膜式排泥阀产品详细说明：

100S角式排泥阀内部具有特殊强化隔膜片、不锈钢弹簧等组成。具有开启快，关闭压力低等优点，经由外部液动（气动）控制管路，集中控制，启闭主阀作用等特点。100S排泥阀主要适用于水厂、水处理厂，做为排除水池内泥沙及污物。

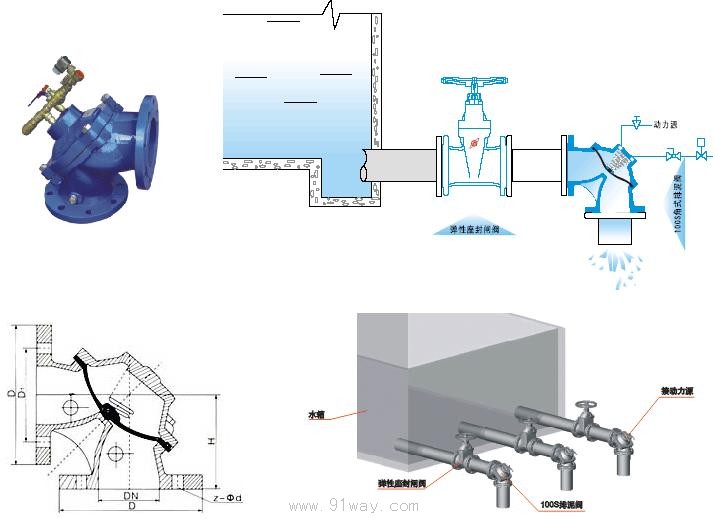

图片、结构图、安装示意

100S角式隔膜式排泥阀外形尺寸： (法兰连接尺寸符合GB4216）

称通径DN（mm)|尺寸(mm)|型号	H7B100S-0.6、HB100S-0.6
	H	D	D1	z-Φd
80	140	195	160	4-18
100	150	215	180	8-18
150	185	280	240	8-23
200	245	335	295	8-23
250	340	395	350	12-23
300	395	445	400	12-23

100S角式隔膜式排泥阀主要零件材料：

零件名称	阀体、阀盖	阀瓣、弹簧	簿膜
材料	铸铁	不锈钢	尼龙强SX橡胶

技术参数
1、公称压力：1.0Mpa、1.6Mpa
2、壳体试验压力MPa：1.5、2.4
3、密封试验压力MPa：1.1、1.76
