产品名称: HG5-1366-80反射式玻璃板液位计
型号规格: HG5-1366-80反射式玻璃板液位计
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 液位开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
HG5-1366-80反射式玻璃板液位计产品详细说明:
HG5-1366-80反射式玻璃板液位计是按原化工部HG5-1364~1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表上下阀门内装有安全钢球,当玻璃意外破损时,钢球能在容器内压力的作用下,自动关闭液流通道,以防止液位继续外流。

特点:


直读式、读数精确、可靠
结构简单、维修方便
使用安全、耐用

结构原理:

  根据连通其原理,将容器内介质液位引至外部玻璃板液位计内,通过透明玻璃直接显示容器内液位实际高度 仪表阀杆密封填料采用柔性石墨压环,密封性能可靠。



反射式玻璃板液位计主要技术参数:

测量范围(安装中心聚L):300、500、800、1100、1400、1700mm
工作压力:2.5、4.0、6.3MPa、0.6MPa(用于R型)
材质:碳钢、不锈钢
工作温度:-20~+200℃
钢球自动关闭压力:≥0.2MPa
伴热蒸汽压力:≤0.6MPa
蒸汽夹套接头:G1/2"外螺纹


反射式玻璃板液位计液面计规定标记:

名称
型号
规格
标准号
备注
液面计
A(B)T25-Ⅰ,
A(B)T25-Ⅱ,
A(B)T25-ⅠZ,
A(B)T25-ⅡZ,
L=500、800、1100、1400、1700、2000
HG5-1364-80
①突面法兰(A)按HGJ46-91
②凸面法兰(B)按HGJ47-91 DN20,PN2.5MPa
③工作压力:2.5MPa
液面计
BT64-Ⅰ,
BT64-Ⅱ,
BT64-ⅠZ,
BT64-ⅡZ,
L=500、800、1100、1400、1700
HG5-1365-80
①凸面法兰(B)按HGJ47-91 DN20,PN6.3MPa
②工作压力:6.3MPa
液面计
BR40-Ⅰ,
BR40-Ⅱ,
BR40-ⅠZ,
BR40-ⅡZ,
L=500、800、1100、1400、1700、2000
HG5-1366-80
①凸面法兰(B)按HGJ47-91 DN20,PN4.0MPa
②工作压力:4.0MPa
液面计
R6-Ⅲ
304
HG5-1367-80
工作压力:0.6MPa
液面计
R6-Ⅰ
R6-Ⅱ
304
HG5-1368-80
液面计
R-Ⅲ
304
HG5-1369-80
液面计
R-Ⅰ
R-Ⅱ
304
HG5-1370-80

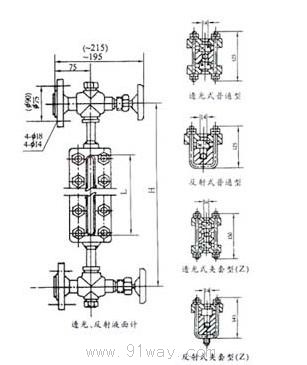

HG5-1366-80反射式玻璃板液位计外形尺寸

HG5-1366-80反射式玻璃板液位计
