ZCM煤气电磁阀产品详细说明：

ZCM电磁阀适用于城市煤气，液化石油气，天然气等到多种煤气为加热燃烧介质路何等二位式通断切换。进行温度自动控制的执行机构。它广泛应用于纺织业，印刷业的煤气热定型和玻璃，灯炮业的窑炉加热及其它行业的煤气加热自控系数。

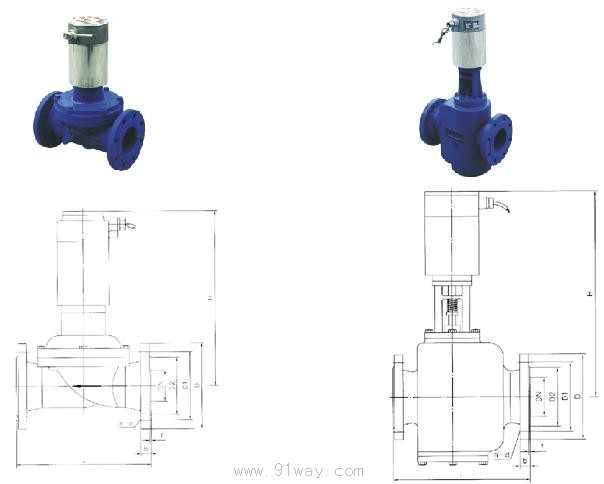

ZCM煤气电磁阀常开型外形连接尺寸：

公称通径 DN	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸				法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	154	130	95	65	46	14	2	4-φ14
20	153	92	3/4	154	150	105	75	56	16	2	4-φ14
25	153	110	1	156.5	160	115	85	65	16	3	4-φ14
32	176	120	1 1 /4	178	180	140	100	76	18	3	4-φ18
40	176	140	1 1 /2	186	200	150	110	84	18	3	4-φ18
50	192	162	2	193	230	165	125	99	20	3	4-φ18
65				461	290	185	145	118	20	3	4-φ18
80				481	310	200	160	132	22	3	8-φ18
100				531	350	220	180	156	24	3	8-φ18
125				551	400	250	210	184	26	3	8-φ18
150				627	480	285	240	211	26	3	8-φ22
200				725	600	340	295	266	26	3	8-φ22
250				842	730	395	350	319	28	3	12-φ22
300				872	850	445	400	370	28	4	12-φ22
350					980	505	460	429	30	4	16-φ22

ZCM煤气电磁阀常闭型外形连接尺寸：

公称通径 DN	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸				法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	210	130	95	65	46	14	2	4-φ14
20	153	92	3/4	210	150	105	75	56	16	2	4-φ14
25	153	110	1	210	160	115	85	65	16	3	4-φ14
32	176	120	1 1 /4	221	180	140	100	76	18	3	4-φ18
40	176	140	1 1 /2	230	200	150	110	84	18	3	4-φ18
50	192	162	2	252	230	165	125	99	20	3	4-φ18
65				390	290	185	145	118	20	3	4-φ18
80				401	310	200	160	132	22	3	8-φ18
100				408	350	220	180	156	24	3	8-φ18
125				424	400	250	210	184	26	3	8-φ18
150				515	480	285	240	211	26	3	8-φ22
200				540	600	340	295	266	26	3	8-φ22
250				573	730	395	350	319	28	3	12-φ22
300				608	850	445	400	370	28	4	12-φ22
350				700	980	505	460	429	28	4	12-φ22

ZCM煤气电磁阀性能参数：

工作介质		空气、煤气、液化气、天然气
介质温度(℃)		-20--+80									环境温度℃			-40--+60
公称压力(Mpa)		1.0
工作压差(Mpa)		0-0.03												0-0.01
电源电压		AC220V,其余规格可作特殊订货(36v,380v,12v,24v)
支持方式		垂直安装
使用寿命/额定流量系数(KV)		按JB/T352-94规定
泄漏量(m1/min)		按JB/T352-94.F规定
公称通径(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
功耗(A)	直流	26			33			80			140			220
	交流	26			33			80			140			220
工作电流(A)	直流	0.13			0.17			0.41			0.71			1.10
	交流	0.13			0.17			0.41			0.71			1.10
防爆标志		Exd DIIBT4
