产品名称: | ZJQ100系列直流接触器 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 低压电器 -- 直流接触器 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 国产 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|
用途
ZJQ100系列直流接触器适用于蓄电池或整流电源供电;用于操纵牵引,泵电动机以及其他电动车辆的电源开关操作。同时广泛用于通讯电源,不间断电源等电控系统。
简要技术参数
主触点额定电流 | 阻性负载τ=1ms,150A 工作制和通电持续率100A 100%;150A 50% 20min;1200A 5% 30sec; 1800A 2% 20min | |||||||
抗电强度 | 50Hz 1000V AC 1min | |||||||
动作时间 | 冷态吸合时间:≯30ms,释放:≯30ms | |||||||
动作特性 | 冷态吸合电压:≯66%冷态释放电压:≯30%,≮5% | |||||||
机械寿命 | 100万次 | |||||||
电寿命 | 阻性负载(τ=1ms):5万次,感性负载(DC-5):le,2万次 | |||||||
线圈消耗功率小小于15瓦, 线圈最大电流(A) |
线圈和触点额定电压(V) | |||||||
12 | 24 | 30 | 36 | 40 | 48 | 72 | 80 | |
2.5 | 1.5 | 0.6 | 0.9 | 0.85 | 0.82 | 0.5 | 0.45 | |
注:1、线圈参数可按用户要求更改。2、ZJQ1XXP触点可带封闭挡板防尘。 |
使用条件
1、环境温度:-25~+40℃;
2、海拔高度:0~2000米;
3、25℃最大相对湿度:90%;
4、固定处的振动:10~50Hz,10m/s2;
5、冲击:30m/ s2;
6、安装方向:任意
7、电源电压波动范围:0.7-1。1Ue
8、工作制:8H长时

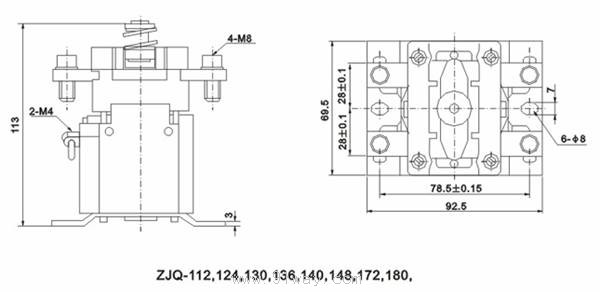

ZJQ100系列直流接触器外型安装图

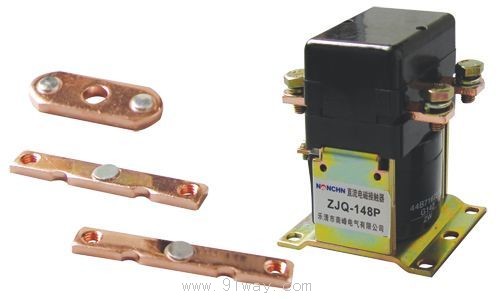

ZJQ100系列直流接触器
